Scheda tecnica UCFA 204
Supporto a flangia orientabile · foro 20 mm
UCFA 204 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 204. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 20 mmCuscinetto UC 204Corpo FA 204Peso 0,46 kg

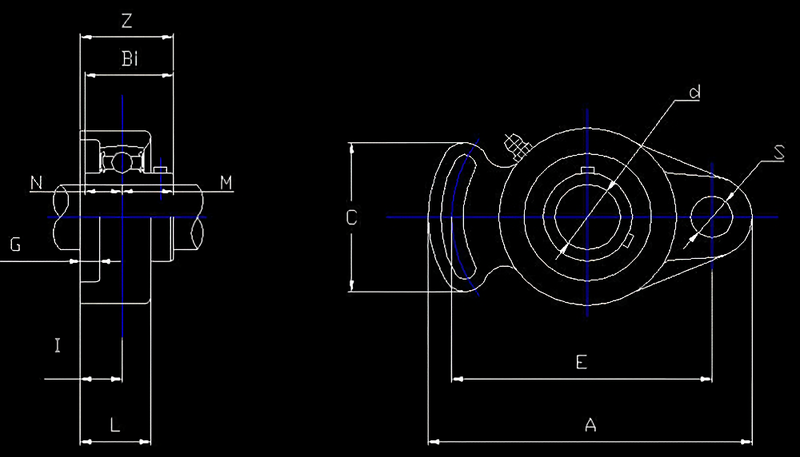

Disegno dimensionale UCFA 200
Dati principali
20 mmDiametro dell’albero
12.160 NCarico dinamico C
6.318 NCarico statico C0
1 / 2
UCFA 204 – Dimensioni e dati di esercizio
Cuscinetto UC 204 · foro 20 mm
Dimensioni del supporto UCFA 204
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 204 | 20 | 98 | 78 | 15 | 12 | 25,5 | 10 | 60 | 33,3 | 50 | 31,0 | 12,7 | UC 204 | FA 204 | 0,46 |
Cuscinetto UC 204
- Diametro interno d
- 20 mm
- Diametro esterno D
- 47 mm
- Larghezza B
- 31 mm
- Quota C
- 17 mm
- Quota S
- 12,7 mm
- Quota S1
- 18,3 mm
- Quota G
- 4,8 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 3,7 mm
- Peso cuscinetto
- 0,16 kg
Velocità massime UC 204
- Albero con tolleranza j7
- 6.700 giri/min
- Albero con tolleranza h7
- 4.900 giri/min
- Albero con tolleranza h8
- 3.500 giri/min
- Albero con tolleranza h9
- 1.250 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 1,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 204; carichi, velocità e dati interni sono riferiti al cuscinetto UC 204.
2 / 2
Scheda tecnica UCFA 205
Supporto a flangia orientabile · foro 25 mm
UCFA 205 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 205. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 25 mmCuscinetto UC 205Corpo FA 205Peso 0,66 kg
Disegno dimensionale UCFA 200
Dati principali
25 mmDiametro dell’albero
13.300 NCarico dinamico C
7.457 NCarico statico C0
1 / 2
UCFA 205 – Dimensioni e dati di esercizio
Cuscinetto UC 205 · foro 25 mm
Dimensioni del supporto UCFA 205
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 205 | 25 | 124 | 98 | 16 | 14 | 27,0 | 13 | 70 | 35,8 | 65 | 34,1 | 14,3 | UC 205 | FA 205 | 0,66 |
Cuscinetto UC 205
- Diametro interno d
- 25 mm
- Diametro esterno D
- 52 mm
- Larghezza B
- 34,1 mm
- Quota C
- 17 mm
- Quota S
- 14,3 mm
- Quota S1
- 19,8 mm
- Quota G
- 5 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 3,9 mm
- Peso cuscinetto
- 0,20 kg
Velocità massime UC 205
- Albero con tolleranza j7
- 5.600 giri/min
- Albero con tolleranza h7
- 4.100 giri/min
- Albero con tolleranza h8
- 2.900 giri/min
- Albero con tolleranza h9
- 1.050 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 1,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 205; carichi, velocità e dati interni sono riferiti al cuscinetto UC 205.
2 / 2
Scheda tecnica UCFA 206
Supporto a flangia orientabile · foro 30 mm
UCFA 206 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 206. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 30 mmCuscinetto UC 206Corpo FA 206Peso 0,93 kg
Disegno dimensionale UCFA 200
Dati principali
30 mmDiametro dell’albero
18.525 NCarico dinamico C
10.735 NCarico statico C0
1 / 2
UCFA 206 – Dimensioni e dati di esercizio
Cuscinetto UC 206 · foro 30 mm
Dimensioni del supporto UCFA 206
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 206 | 30 | 141 | 115 | 18 | 14 | 31,0 | 13 | 83 | 40,2 | 72 | 38,1 | 15,9 | UC 206 | FA 206 | 0,93 |
Cuscinetto UC 206
- Diametro interno d
- 30 mm
- Diametro esterno D
- 62 mm
- Larghezza B
- 38,1 mm
- Quota C
- 19 mm
- Quota S
- 15,9 mm
- Quota S1
- 22,2 mm
- Quota G
- 5 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 5,0 mm
- Peso cuscinetto
- 0,32 kg
Velocità massime UC 206
- Albero con tolleranza j7
- 4.700 giri/min
- Albero con tolleranza h7
- 3.400 giri/min
- Albero con tolleranza h8
- 2.400 giri/min
- Albero con tolleranza h9
- 880 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 3,1 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 206; carichi, velocità e dati interni sono riferiti al cuscinetto UC 206.
2 / 2
Scheda tecnica UCFA 207
Supporto a flangia orientabile · foro 35 mm
UCFA 207 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 207. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 35 mmCuscinetto UC 207Corpo FA 207Peso 1,46 kg
Disegno dimensionale UCFA 200
Dati principali
35 mmDiametro dell’albero
24.415 NCarico dinamico C
14.630 NCarico statico C0
1 / 2
UCFA 207 – Dimensioni e dati di esercizio
Cuscinetto UC 207 · foro 35 mm
Dimensioni del supporto UCFA 207
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 207 | 35 | 155 | 128 | 19 | 16 | 34,0 | 15 | 96 | 44,4 | 82 | 42,9 | 17,5 | UC 207 | FA 207 | 1,46 |
Cuscinetto UC 207
- Diametro interno d
- 35 mm
- Diametro esterno D
- 72 mm
- Larghezza B
- 42,9 mm
- Quota C
- 20 mm
- Quota S
- 17,5 mm
- Quota S1
- 25,4 mm
- Quota G
- 7 mm
- Grani di bloccaggio dS
- M8×1
- Quota F
- 5,7 mm
- Peso cuscinetto
- 0,48 kg
Velocità massime UC 207
- Albero con tolleranza j7
- 4.000 giri/min
- Albero con tolleranza h7
- 3.000 giri/min
- Albero con tolleranza h8
- 2.100 giri/min
- Albero con tolleranza h9
- 760 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 4 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 207; carichi, velocità e dati interni sono riferiti al cuscinetto UC 207.
2 / 2
Scheda tecnica UCFA 208
Supporto a flangia orientabile · foro 40 mm
UCFA 208 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 208. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 40 mmCuscinetto UC 208Corpo FA 208Peso 1,78 kg
Disegno dimensionale UCFA 200
Dati principali
40 mmDiametro dell’albero
27.645 NCarico dinamico C
16.910 NCarico statico C0
1 / 2
UCFA 208 – Dimensioni e dati di esercizio
Cuscinetto UC 208 · foro 40 mm
Dimensioni del supporto UCFA 208
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 208 | 40 | 171 | 142 | 21 | 16 | 38,0 | 15 | 105 | 51,2 | 87 | 49,2 | 19,0 | UC 208 | FA 208 | 1,78 |
Cuscinetto UC 208
- Diametro interno d
- 40 mm
- Diametro esterno D
- 80 mm
- Larghezza B
- 49,2 mm
- Quota C
- 21 mm
- Quota S
- 19 mm
- Quota S1
- 30,2 mm
- Quota G
- 8 mm
- Grani di bloccaggio dS
- M8×1
- Quota F
- 6,2 mm
- Peso cuscinetto
- 0,64 kg
Velocità massime UC 208
- Albero con tolleranza j7
- 3.600 giri/min
- Albero con tolleranza h7
- 2.600 giri/min
- Albero con tolleranza h8
- 1.900 giri/min
- Albero con tolleranza h9
- 680 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 5 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 208; carichi, velocità e dati interni sono riferiti al cuscinetto UC 208.
2 / 2
Scheda tecnica UCFA 209
Supporto a flangia orientabile · foro 45 mm
UCFA 209 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 209. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 45 mmCuscinetto UC 209Corpo FA 209Peso 2,03 kg
Disegno dimensionale UCFA 200
Dati principali
45 mmDiametro dell’albero
32.395 NCarico dinamico C
20.235 NCarico statico C0
1 / 2
UCFA 209 – Dimensioni e dati di esercizio
Cuscinetto UC 209 · foro 45 mm
Dimensioni del supporto UCFA 209
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 209 | 45 | 179 | 146 | 22 | 18 | 40,0 | 17 | 111 | 52,2 | 90 | 49,2 | 19,0 | UC 209 | FA 209 | 2,03 |
Cuscinetto UC 209
- Diametro interno d
- 45 mm
- Diametro esterno D
- 85 mm
- Larghezza B
- 49,2 mm
- Quota C
- 22 mm
- Quota S
- 19 mm
- Quota S1
- 30,2 mm
- Quota G
- 8 mm
- Grani di bloccaggio dS
- M8×1
- Quota F
- 6,4 mm
- Peso cuscinetto
- 0,68 kg
Velocità massime UC 209
- Albero con tolleranza j7
- 3.300 giri/min
- Albero con tolleranza h7
- 2.400 giri/min
- Albero con tolleranza h8
- 1.700 giri/min
- Albero con tolleranza h9
- 620 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 5,7 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 209; carichi, velocità e dati interni sono riferiti al cuscinetto UC 209.
2 / 2
Scheda tecnica UCFA 210
Supporto a flangia orientabile · foro 50 mm
UCFA 210 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 210. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 50 mmCuscinetto UC 210Corpo FA 210Peso 2,23 kg
Disegno dimensionale UCFA 200
Dati principali
50 mmDiametro dell’albero
33.345 NCarico dinamico C
22.135 NCarico statico C0
1 / 2
UCFA 210 – Dimensioni e dati di esercizio
Cuscinetto UC 210 · foro 50 mm
Dimensioni del supporto UCFA 210
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 210 | 50 | 189 | 155 | 22 | 18 | 40,0 | 17 | 116 | 54,6 | 94 | 51,6 | 19,0 | UC 210 | FA 210 | 2,23 |
Cuscinetto UC 210
- Diametro interno d
- 50 mm
- Diametro esterno D
- 90 mm
- Larghezza B
- 51,6 mm
- Quota C
- 24 mm
- Quota S
- 19 mm
- Quota S1
- 32,6 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 6,5 mm
- Peso cuscinetto
- 0,80 kg
Velocità massime UC 210
- Albero con tolleranza j7
- 3.000 giri/min
- Albero con tolleranza h7
- 2.200 giri/min
- Albero con tolleranza h8
- 1.600 giri/min
- Albero con tolleranza h9
- 570 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 6,7 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 210; carichi, velocità e dati interni sono riferiti al cuscinetto UC 210.
2 / 2
Scheda tecnica UCFA 211
Supporto a flangia orientabile · foro 55 mm
UCFA 211 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 211. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 55 mmCuscinetto UC 211Corpo FA 211Peso 3,60 kg
Disegno dimensionale UCFA 200
Dati principali
55 mmDiametro dell’albero
41.230 NCarico dinamico C
27.930 NCarico statico C0
1 / 2
UCFA 211 – Dimensioni e dati di esercizio
Cuscinetto UC 211 · foro 55 mm
Dimensioni del supporto UCFA 211
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 211 | 55 | 216 | 182 | 25 | 20 | 44,0 | 17 | 133 | 58,4 | 104 | 55,6 | 22,2 | UC 211 | FA 211 | 3,60 |
Cuscinetto UC 211
- Diametro interno d
- 55 mm
- Diametro esterno D
- 100 mm
- Larghezza B
- 55,6 mm
- Quota C
- 25 mm
- Quota S
- 22,2 mm
- Quota S1
- 33,4 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 7,0 mm
- Peso cuscinetto
- 1,11 kg
Velocità massime UC 211
- Albero con tolleranza j7
- 2.700 giri/min
- Albero con tolleranza h7
- 2.000 giri/min
- Albero con tolleranza h8
- 1.400 giri/min
- Albero con tolleranza h9
- 510 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 8,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 211; carichi, velocità e dati interni sono riferiti al cuscinetto UC 211.
2 / 2
Scheda tecnica UCFA 212
Supporto a flangia orientabile · foro 60 mm
UCFA 212 è un supporto a flangia orientabile, completo di cuscinetto autoallineante UC 212. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 60 mmCuscinetto UC 212Corpo FA 212Peso 4,50 kg
Disegno dimensionale UCFA 200
Dati principali
60 mmDiametro dell’albero
49.780 NCarico dinamico C
34.390 NCarico statico C0
1 / 2
UCFA 212 – Dimensioni e dati di esercizio
Cuscinetto UC 212 · foro 60 mm
Dimensioni del supporto UCFA 212
| Codice | dmm | Amm | Emm | Imm | Gmm | Lmm | Smm | Wmm | Zmm | Cmm | Bimm | Nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFA 212 | 60 | 240 | 202 | 29 | 20 | 48,0 | 19 | 140 | 68,7 | 118 | 65,1 | 25,4 | UC 212 | FA 212 | 4,50 |
Cuscinetto UC 212
- Diametro interno d
- 60 mm
- Diametro esterno D
- 110 mm
- Larghezza B
- 65,1 mm
- Quota C
- 27 mm
- Quota S
- 25,4 mm
- Quota S1
- 39,7 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 7,6 mm
- Peso cuscinetto
- 1,54 kg
Velocità massime UC 212
- Albero con tolleranza j7
- 2.400 giri/min
- Albero con tolleranza h7
- 1.800 giri/min
- Albero con tolleranza h8
- 1.250 giri/min
- Albero con tolleranza h9
- 460 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 11,7 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFA 212; carichi, velocità e dati interni sono riferiti al cuscinetto UC 212.
2 / 2
