Scheda tecnica UCFB 204
Supporto a flangia con tre fori · foro 20 mm
UCFB 204 è un supporto autoallineante in ghisa con flangia a tre fori, completo di cuscinetto UC 204. La scheda riunisce dimensioni del supporto, coefficienti di carico e velocità massime in funzione della tolleranza dell’albero.
Foro 20 mmCuscinetto UC 204Corpo FB 204Peso 0,54 kg

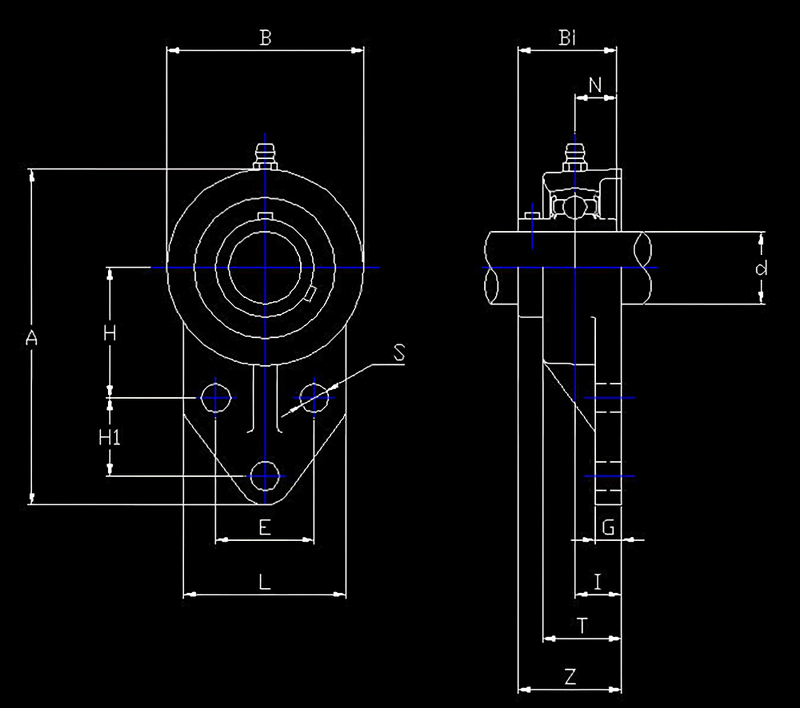

Disegno dimensionale UCFB 200
Dati principali
20 mmDiametro dell’albero
12.160 NCarico dinamico C
6.318 NCarico statico C0
1 / 2
UCFB 204 – Dimensioni e dati di esercizio
Cuscinetto UC 204 · foro 20 mm
Dimensioni del supporto UCFB 204
| Codice | dmm | wmm | bmm | kmm | amm | lmm | smm | gmm | hmm | jmm | emm | imm | zmm | Bmm | nmm | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFB 204 | 20 | 110 | 62 | 52 | 52 | 25,5 | 10 | 13 | 42 | 27 | 32 | 15 | 33,3 | 31,0 | 12,7 | UC 204 | FB 204 | 0,54 |
Cuscinetto UC 204
- Diametro interno d
- 20 mm
- Diametro esterno D
- 47 mm
- Larghezza B
- 31 mm
- Quota C
- 17 mm
- Quota S
- 12,7 mm
- Quota S1
- 18,3 mm
- Quota G
- 4,8 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 3,7 mm
- Peso cuscinetto
- 0,16 kg
Velocità massime UC 204
- Albero con tolleranza j7
- 6.700 giri/min
- Albero con tolleranza h7
- 4.900 giri/min
- Albero con tolleranza h8
- 3.500 giri/min
- Albero con tolleranza h9
- 1.250 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 1,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFB 204; carichi, velocità e dati interni sono riferiti al cuscinetto UC 204.
2 / 2
