Scheda tecnica UCFC 204
Supporto a flangia circolare con battuta · foro 20 mm
UCFC 204 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 204.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 20 mm Cuscinetto UC 204 Bulloni M10 Peso 0,69 kg

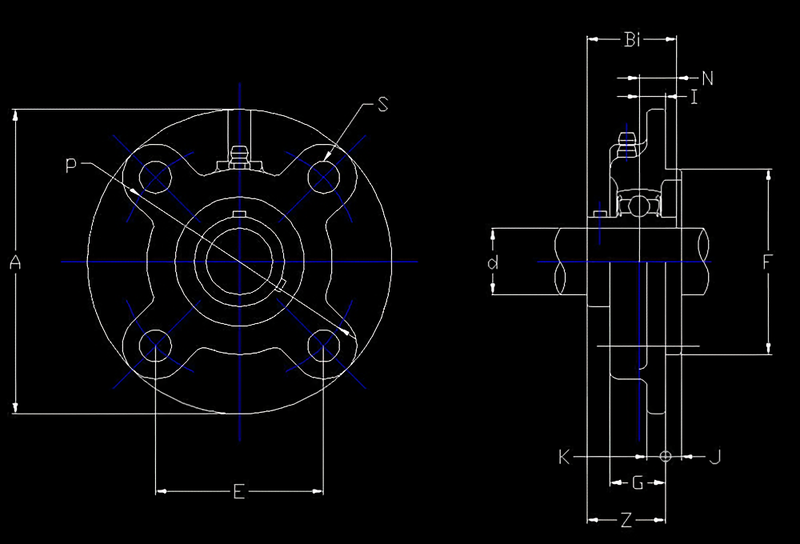

Disegno dimensionale UCFC 200
Dati principali
20 mmDiametro dell’albero
12.160 NCarico dinamico C
6.318 NCarico statico C0
1 / 2
UCFC 204 – Dimensioni e dati di esercizio
Cuscinetto UC 204 · foro 20 mm
Dimensioni del supporto UCFC 204
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 204 | 20 | 100 | 78 | 55,1 | 10 | 12 | 5 | 7 | 20,5 | 62 | 28,3 | 32,5 | 31 | 12,7 | M10 | UC 204 | FC 204 | 0,69 |
Cuscinetto UC 204
- Diametro interno d
- 20 mm
- Diametro esterno D
- 47 mm
- Larghezza B
- 31 mm
- Quota C
- 17 mm
- Quota S
- 12,7 mm
- Quota S1
- 18,3 mm
- Quota G
- 4,8 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 3,7 mm
- Peso cuscinetto
- 0,16 kg
Velocità massime UC 204
- Albero con tolleranza j7
- 6.700 giri/min
- Albero con tolleranza h7
- 4.900 giri/min
- Albero con tolleranza h8
- 3.500 giri/min
- Albero con tolleranza h9
- 1.250 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 1,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 204;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 204.
2 / 2
Scheda tecnica UCFC 205
Supporto a flangia circolare con battuta · foro 25 mm
UCFC 205 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 205.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 25 mm Cuscinetto UC 205 Bulloni M10 Peso 1 kg
Disegno dimensionale UCFC 200
Dati principali
25 mmDiametro dell’albero
13.300 NCarico dinamico C
7.457 NCarico statico C0
1 / 2
UCFC 205 – Dimensioni e dati di esercizio
Cuscinetto UC 205 · foro 25 mm
Dimensioni del supporto UCFC 205
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 205 | 25 | 115 | 90 | 63,6 | 10 | 12 | 6 | 7 | 21 | 70 | 29,8 | 34 | 34,1 | 14,3 | M10 | UC 205 | FC 205 | 1 |
Cuscinetto UC 205
- Diametro interno d
- 25 mm
- Diametro esterno D
- 52 mm
- Larghezza B
- 34,1 mm
- Quota C
- 17 mm
- Quota S
- 14,3 mm
- Quota S1
- 19,8 mm
- Quota G
- 5 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 3,9 mm
- Peso cuscinetto
- 0,20 kg
Velocità massime UC 205
- Albero con tolleranza j7
- 5.600 giri/min
- Albero con tolleranza h7
- 4.100 giri/min
- Albero con tolleranza h8
- 2.900 giri/min
- Albero con tolleranza h9
- 1.050 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 1,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 205;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 205.
2 / 2
Scheda tecnica UCFC 206
Supporto a flangia circolare con battuta · foro 30 mm
UCFC 206 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 206.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 30 mm Cuscinetto UC 206 Bulloni M10 Peso 1,3 kg
Disegno dimensionale UCFC 200
Dati principali
30 mmDiametro dell’albero
18.525 NCarico dinamico C
10.735 NCarico statico C0
1 / 2
UCFC 206 – Dimensioni e dati di esercizio
Cuscinetto UC 206 · foro 30 mm
Dimensioni del supporto UCFC 206
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 206 | 30 | 125 | 100 | 70,7 | 10 | 12 | 8 | 8 | 23 | 80 | 32,2 | 36,5 | 38,1 | 15,9 | M10 | UC 206 | FC 206 | 1,3 |
Cuscinetto UC 206
- Diametro interno d
- 30 mm
- Diametro esterno D
- 62 mm
- Larghezza B
- 38,1 mm
- Quota C
- 19 mm
- Quota S
- 15,9 mm
- Quota S1
- 22,2 mm
- Quota G
- 5 mm
- Grani di bloccaggio dS
- M6×1
- Quota F
- 5,0 mm
- Peso cuscinetto
- 0,32 kg
Velocità massime UC 206
- Albero con tolleranza j7
- 4.700 giri/min
- Albero con tolleranza h7
- 3.400 giri/min
- Albero con tolleranza h8
- 2.400 giri/min
- Albero con tolleranza h9
- 880 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 3,1 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 206;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 206.
2 / 2
Scheda tecnica UCFC 207
Supporto a flangia circolare con battuta · foro 35 mm
UCFC 207 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 207.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 35 mm Cuscinetto UC 207 Bulloni M12 Peso 1,81 kg
Disegno dimensionale UCFC 200
Dati principali
35 mmDiametro dell’albero
24.415 NCarico dinamico C
14.630 NCarico statico C0
1 / 2
UCFC 207 – Dimensioni e dati di esercizio
Cuscinetto UC 207 · foro 35 mm
Dimensioni del supporto UCFC 207
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 207 | 35 | 136 | 110 | 77,8 | 11 | 14 | 8 | 9 | 26 | 90 | 36,4 | 41 | 42,9 | 17,5 | M12 | UC 207 | FC 207 | 1,81 |
Cuscinetto UC 207
- Diametro interno d
- 35 mm
- Diametro esterno D
- 72 mm
- Larghezza B
- 42,9 mm
- Quota C
- 20 mm
- Quota S
- 17,5 mm
- Quota S1
- 25,4 mm
- Quota G
- 7 mm
- Grani di bloccaggio dS
- M8×1
- Quota F
- 5,7 mm
- Peso cuscinetto
- 0,48 kg
Velocità massime UC 207
- Albero con tolleranza j7
- 4.000 giri/min
- Albero con tolleranza h7
- 3.000 giri/min
- Albero con tolleranza h8
- 2.100 giri/min
- Albero con tolleranza h9
- 760 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 4 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 207;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 207.
2 / 2
Scheda tecnica UCFC 208
Supporto a flangia circolare con battuta · foro 40 mm
UCFC 208 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 208.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 40 mm Cuscinetto UC 208 Bulloni M12 Peso 2,14 kg
Disegno dimensionale UCFC 200
Dati principali
40 mmDiametro dell’albero
27.645 NCarico dinamico C
16.910 NCarico statico C0
1 / 2
UCFC 208 – Dimensioni e dati di esercizio
Cuscinetto UC 208 · foro 40 mm
Dimensioni del supporto UCFC 208
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 208 | 40 | 145 | 120 | 84,8 | 11 | 14 | 10 | 9 | 26 | 100 | 41,2 | 45,5 | 49,2 | 19 | M12 | UC 208 | FC 208 | 2,14 |
Cuscinetto UC 208
- Diametro interno d
- 40 mm
- Diametro esterno D
- 80 mm
- Larghezza B
- 49,2 mm
- Quota C
- 21 mm
- Quota S
- 19 mm
- Quota S1
- 30,2 mm
- Quota G
- 8 mm
- Grani di bloccaggio dS
- M8×1
- Quota F
- 6,2 mm
- Peso cuscinetto
- 0,64 kg
Velocità massime UC 208
- Albero con tolleranza j7
- 3.600 giri/min
- Albero con tolleranza h7
- 2.600 giri/min
- Albero con tolleranza h8
- 1.900 giri/min
- Albero con tolleranza h9
- 680 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 5 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 208;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 208.
2 / 2
Scheda tecnica UCFC 209
Supporto a flangia circolare con battuta · foro 45 mm
UCFC 209 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 209.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 45 mm Cuscinetto UC 209 Bulloni M14 Peso 2,68 kg
Disegno dimensionale UCFC 200
Dati principali
45 mmDiametro dell’albero
32.395 NCarico dinamico C
20.235 NCarico statico C0
1 / 2
UCFC 209 – Dimensioni e dati di esercizio
Cuscinetto UC 209 · foro 45 mm
Dimensioni del supporto UCFC 209
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 209 | 45 | 160 | 132 | 93,3 | 12 | 16 | 12 | 14 | 26 | 105 | 40,2 | 44,5 | 49,2 | 19 | M14 | UC 209 | FC 209 | 2,68 |
Cuscinetto UC 209
- Diametro interno d
- 45 mm
- Diametro esterno D
- 85 mm
- Larghezza B
- 49,2 mm
- Quota C
- 22 mm
- Quota S
- 19 mm
- Quota S1
- 30,2 mm
- Quota G
- 8 mm
- Grani di bloccaggio dS
- M8×1
- Quota F
- 6,4 mm
- Peso cuscinetto
- 0,68 kg
Velocità massime UC 209
- Albero con tolleranza j7
- 3.300 giri/min
- Albero con tolleranza h7
- 2.400 giri/min
- Albero con tolleranza h8
- 1.700 giri/min
- Albero con tolleranza h9
- 620 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 5,7 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 209;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 209.
2 / 2
Scheda tecnica UCFC 210
Supporto a flangia circolare con battuta · foro 50 mm
UCFC 210 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 210.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 50 mm Cuscinetto UC 210 Bulloni M14 Peso 2,9 kg
Disegno dimensionale UCFC 200
Dati principali
50 mmDiametro dell’albero
33.345 NCarico dinamico C
22.135 NCarico statico C0
1 / 2
UCFC 210 – Dimensioni e dati di esercizio
Cuscinetto UC 210 · foro 50 mm
Dimensioni del supporto UCFC 210
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 210 | 50 | 165 | 138 | 97,6 | 12 | 16 | 12 | 14 | 28 | 110 | 42,6 | 47,5 | 51,6 | 19 | M14 | UC 210 | FC 210 | 2,9 |
Cuscinetto UC 210
- Diametro interno d
- 50 mm
- Diametro esterno D
- 90 mm
- Larghezza B
- 51,6 mm
- Quota C
- 24 mm
- Quota S
- 19 mm
- Quota S1
- 32,6 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 6,5 mm
- Peso cuscinetto
- 0,80 kg
Velocità massime UC 210
- Albero con tolleranza j7
- 3.000 giri/min
- Albero con tolleranza h7
- 2.200 giri/min
- Albero con tolleranza h8
- 1.600 giri/min
- Albero con tolleranza h9
- 570 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 6,7 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 210;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 210.
2 / 2
Scheda tecnica UCFC 211
Supporto a flangia circolare con battuta · foro 55 mm
UCFC 211 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 211.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 55 mm Cuscinetto UC 211 Bulloni M16 Peso 4,01 kg
Disegno dimensionale UCFC 200
Dati principali
55 mmDiametro dell’albero
41.230 NCarico dinamico C
27.930 NCarico statico C0
1 / 2
UCFC 211 – Dimensioni e dati di esercizio
Cuscinetto UC 211 · foro 55 mm
Dimensioni del supporto UCFC 211
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 211 | 55 | 185 | 150 | 106,1 | 13 | 19 | 12 | 15 | 31 | 125 | 46,4 | 51 | 55,6 | 22,2 | M16 | UC 211 | FC 211 | 4,01 |
Cuscinetto UC 211
- Diametro interno d
- 55 mm
- Diametro esterno D
- 100 mm
- Larghezza B
- 55,6 mm
- Quota C
- 25 mm
- Quota S
- 22,2 mm
- Quota S1
- 33,4 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 7,0 mm
- Peso cuscinetto
- 1,11 kg
Velocità massime UC 211
- Albero con tolleranza j7
- 2.700 giri/min
- Albero con tolleranza h7
- 2.000 giri/min
- Albero con tolleranza h8
- 1.400 giri/min
- Albero con tolleranza h9
- 510 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 8,6 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 211;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 211.
2 / 2
Scheda tecnica UCFC 212
Supporto a flangia circolare con battuta · foro 60 mm
UCFC 212 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 212.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 60 mm Cuscinetto UC 212 Bulloni M16 Peso 4,94 kg
Disegno dimensionale UCFC 200
Dati principali
60 mmDiametro dell’albero
49.780 NCarico dinamico C
34.390 NCarico statico C0
1 / 2
UCFC 212 – Dimensioni e dati di esercizio
Cuscinetto UC 212 · foro 60 mm
Dimensioni del supporto UCFC 212
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 212 | 60 | 195 | 160 | 113,1 | 15 | 19 | 12 | 15 | 36 | 135 | 56,7 | 61,5 | 65,1 | 25,4 | M16 | UC 212 | FC 212 | 4,94 |
Cuscinetto UC 212
- Diametro interno d
- 60 mm
- Diametro esterno D
- 110 mm
- Larghezza B
- 65,1 mm
- Quota C
- 27 mm
- Quota S
- 25,4 mm
- Quota S1
- 39,7 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 7,6 mm
- Peso cuscinetto
- 1,54 kg
Velocità massime UC 212
- Albero con tolleranza j7
- 2.400 giri/min
- Albero con tolleranza h7
- 1.800 giri/min
- Albero con tolleranza h8
- 1.250 giri/min
- Albero con tolleranza h9
- 460 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 11,7 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 212;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 212.
2 / 2
Scheda tecnica UCFC 213
Supporto a flangia circolare con battuta · foro 65 mm
UCFC 213 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 213.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 65 mm Cuscinetto UC 213 Bulloni M16 Peso 5,65 kg
Disegno dimensionale UCFC 200
Dati principali
65 mmDiametro dell’albero
54.340 NCarico dinamico C
38.095 NCarico statico C0
1 / 2
UCFC 213 – Dimensioni e dati di esercizio
Cuscinetto UC 213 · foro 65 mm
Dimensioni del supporto UCFC 213
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 213 | 65 | 205 | 170 | 120,2 | 16 | 19 | 14 | 15 | 36 | 145 | 55,7 | 60,5 | 65,1 | 25,4 | M16 | UC 213 | FC 213 | 5,65 |
Cuscinetto UC 213
- Diametro interno d
- 65 mm
- Diametro esterno D
- 120 mm
- Larghezza B
- 65,1 mm
- Quota C
- 28 mm
- Quota S
- 25,4 mm
- Quota S1
- 39,7 mm
- Quota G
- 10 mm
- Grani di bloccaggio dS
- M10×1
- Quota F
- 8,5 mm
- Peso cuscinetto
- 1,85 kg
Velocità massime UC 213
- Albero con tolleranza j7
- 2.300 giri/min
- Albero con tolleranza h7
- 1.700 giri/min
- Albero con tolleranza h8
- 1.150 giri/min
- Albero con tolleranza h9
- 420 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 13,5 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 213;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 213.
2 / 2
Scheda tecnica UCFC 214
Supporto a flangia circolare con battuta · foro 70 mm
UCFC 214 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 214.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 70 mm Cuscinetto UC 214 Bulloni M16 Peso 6,95 kg
Disegno dimensionale UCFC 200
Dati principali
70 mmDiametro dell’albero
59.090 NCarico dinamico C
41.895 NCarico statico C0
1 / 2
UCFC 214 – Dimensioni e dati di esercizio
Cuscinetto UC 214 · foro 70 mm
Dimensioni del supporto UCFC 214
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 214 | 70 | 215 | 177 | 125,1 | 17 | 19 | 14 | 18 | 40 | 150 | 61,4 | – | 74,6 | 30,2 | M16 | UC 214 | FC 214 | 6,95 |
Cuscinetto UC 214
- Diametro interno d
- 70 mm
- Diametro esterno D
- 125 mm
- Larghezza B
- 74,6 mm
- Quota C
- 29 mm
- Quota S
- 30,2 mm
- Quota S1
- 44,4 mm
- Quota G
- 12 mm
- Grani di bloccaggio dS
- M12×1,5
- Quota F
- 8,9 mm
- Peso cuscinetto
- 2,05 kg
Velocità massime UC 214
- Albero con tolleranza j7
- 2.200 giri/min
- Albero con tolleranza h7
- 1.600 giri/min
- Albero con tolleranza h8
- 1.100 giri/min
- Albero con tolleranza h9
- 400 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 16,2 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 214;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 214.
2 / 2
Scheda tecnica UCFC 215
Supporto a flangia circolare con battuta · foro 75 mm
UCFC 215 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 215.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 75 mm Cuscinetto UC 215 Bulloni M16 Peso 7,56 kg
Disegno dimensionale UCFC 200
Dati principali
75 mmDiametro dell’albero
64.030 NCarico dinamico C
45.885 NCarico statico C0
1 / 2
UCFC 215 – Dimensioni e dati di esercizio
Cuscinetto UC 215 · foro 75 mm
Dimensioni del supporto UCFC 215
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 215 | 75 | 220 | 184 | 130,1 | 18 | 19 | 16 | 18 | 40 | 160 | 62,5 | – | 77,8 | 30,3 | M16 | UC 215 | FC 215 | 7,56 |
Cuscinetto UC 215
- Diametro interno d
- 75 mm
- Diametro esterno D
- 130 mm
- Larghezza B
- 77,8 mm
- Quota C
- 30 mm
- Quota S
- 33,3 mm
- Quota S1
- 44,5 mm
- Quota G
- 12 mm
- Grani di bloccaggio dS
- M12×1,5
- Quota F
- 9,2 mm
- Peso cuscinetto
- 2,21 kg
Velocità massime UC 215
- Albero con tolleranza j7
- 2.000 giri/min
- Albero con tolleranza h7
- 1.500 giri/min
- Albero con tolleranza h8
- 1.000 giri/min
- Albero con tolleranza h9
- 380 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 18 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 215;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 215.
2 / 2
Scheda tecnica UCFC 216
Supporto a flangia circolare con battuta · foro 80 mm
UCFC 216 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 216.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 80 mm Cuscinetto UC 216 Bulloni M20 Peso 9,15 kg
Disegno dimensionale UCFC 200
Dati principali
80 mmDiametro dell’albero
69.065 NCarico dinamico C
50.350 NCarico statico C0
1 / 2
UCFC 216 – Dimensioni e dati di esercizio
Cuscinetto UC 216 · foro 80 mm
Dimensioni del supporto UCFC 216
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 216 | 80 | 240 | 200 | 141 | 18 | 23 | 16 | 18 | 42 | 170 | 67,3 | – | 82,6 | 33,3 | M20 | UC 216 | FC 216 | 9,15 |
Cuscinetto UC 216
- Diametro interno d
- 80 mm
- Diametro esterno D
- 140 mm
- Larghezza B
- 82,6 mm
- Quota C
- 32 mm
- Quota S
- 33,3 mm
- Quota S1
- 49,3 mm
- Quota G
- 12 mm
- Grani di bloccaggio dS
- M12×1,5
- Quota F
- 9,5 mm
- Peso cuscinetto
- 2,80 kg
Velocità massime UC 216
- Albero con tolleranza j7
- 1.900 giri/min
- Albero con tolleranza h7
- 1.400 giri/min
- Albero con tolleranza h8
- 960 giri/min
- Albero con tolleranza h9
- 350 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 22,5 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 216;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 216.
2 / 2
Scheda tecnica UCFC 217
Supporto a flangia circolare con battuta · foro 85 mm
UCFC 217 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 217.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 85 mm Cuscinetto UC 217 Bulloni M20 Peso 10,83 kg
Disegno dimensionale UCFC 200
Dati principali
85 mmDiametro dell’albero
79.800 NCarico dinamico C
58.805 NCarico statico C0
1 / 2
UCFC 217 – Dimensioni e dati di esercizio
Cuscinetto UC 217 · foro 85 mm
Dimensioni del supporto UCFC 217
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 217 | 85 | 250 | 208 | 147,1 | 18 | 23 | 18 | 20 | 45 | 180 | 69,6 | – | 85,7 | 34,1 | M20 | UC 217 | FC 217 | 10,83 |
Cuscinetto UC 217
- Diametro interno d
- 85 mm
- Diametro esterno D
- 150 mm
- Larghezza B
- 85,7 mm
- Quota C
- 34 mm
- Quota S
- 34,1 mm
- Quota S1
- 51,6 mm
- Quota G
- 12 mm
- Grani di bloccaggio dS
- M12×1,5
- Quota F
- 10,2 mm
- Peso cuscinetto
- 3,46 kg
Velocità massime UC 217
- Albero con tolleranza j7
- 1.800 giri/min
- Albero con tolleranza h7
- 1.300 giri/min
- Albero con tolleranza h8
- 900 giri/min
- Albero con tolleranza h9
- 330 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 27,5 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 217;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 217.
2 / 2
Scheda tecnica UCFC 218
Supporto a flangia circolare con battuta · foro 90 mm
UCFC 218 è un supporto a flangia circolare con battuta,
completo di cuscinetto autoallineante UC 218.
La scheda riunisce dimensioni del supporto, coefficienti di carico e
velocità massime in funzione della tolleranza dell’albero.
Foro 90 mm Cuscinetto UC 218 Bulloni M20 Peso 13,01 kg
Disegno dimensionale UCFC 200
Dati principali
90 mmDiametro dell’albero
91.295 NCarico dinamico C
67.925 NCarico statico C0
1 / 2
UCFC 218 – Dimensioni e dati di esercizio
Cuscinetto UC 218 · foro 90 mm
Dimensioni del supporto UCFC 218
| Codice | dmm | Amm | Pmm | Emm | Kmm | Smm | Jmm | Lmm | Gmm | Fmm | Zmm | tmm | Bimm | Nmm | Bulloni | Cuscinetto | Corpo | Pesokg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCFC 218 | 90 | 265 | 220 | 155,2 | 22 | 23 | 18 | 20 | 50 | 190 | 78,3 | – | 96 | 39,7 | M20 | UC 218 | FC 218 | 13,01 |
Cuscinetto UC 218
- Diametro interno d
- 90 mm
- Diametro esterno D
- 160 mm
- Larghezza B
- 96 mm
- Quota C
- 36 mm
- Quota S
- 39,7 mm
- Quota S1
- 56,3 mm
- Quota G
- 12 mm
- Grani di bloccaggio dS
- M12×1,5
- Quota F
- 11,2 mm
- Peso cuscinetto
- 4,36 kg
Velocità massime UC 218
- Albero con tolleranza j7
- 1.700 giri/min
- Albero con tolleranza h7
- 1.200 giri/min
- Albero con tolleranza h8
- 840 giri/min
- Albero con tolleranza h9
- 310 giri/min
- Temperatura continua
- -30 / +110 °C
- Quantità di grasso
- 35 g
- Lubrificante
- Grasso a base di litio
Nota tecnica: la velocità massima dipende dalla tolleranza
dell’albero. Dimensioni e peso del supporto sono riferiti al codice UCFC 218;
carichi, velocità e dati interni sono riferiti al cuscinetto UC 218.
2 / 2
