Foro
Ø10mm H8
Coppia
65Nm
Velocità max
5500rpm
Peso
0,25kg
Descrizione tecnica

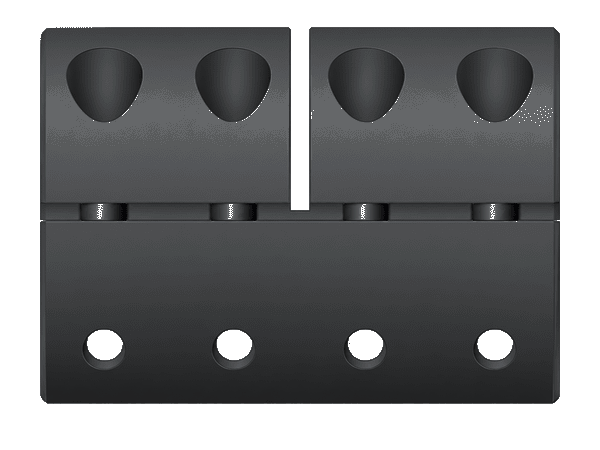

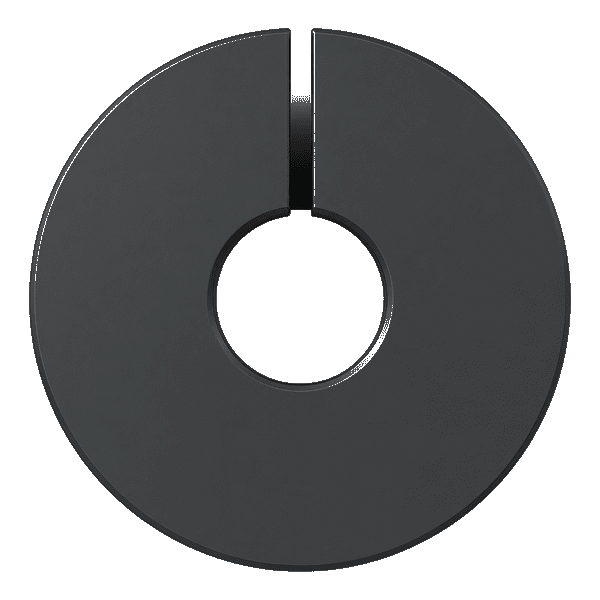

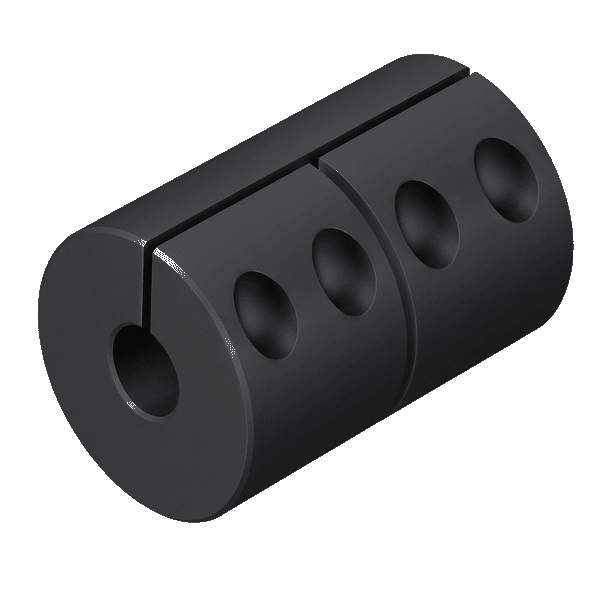

Il modello GRM-010 è un giunto rigido a morsetto della serie GRM, con alesaggio ØF H8 da 10 mm. La configurazione monoblocco è indicata per il collegamento rigido di due alberi coassiali dove non è richiesta compensazione del disallineamento.
Dimensioni
| Parametro | Valore |
|---|---|
| Ø D | 32 mm |
| Ø DK | 33 mm |
| Ø F H8 | 10 mm |
| L | 45 mm |
| C | 10,5 mm |
Prestazioni
| Parametro | Valore |
|---|---|
| Peso | 0,25 kg |
| Coppia trasmissibile | 65 Nm |
| Velocità massima | 5500 rpm |
| Viti classe 12.9 | 4 x M4 |
| Coppia serraggio | 4,9 Nm |
Note: materiale acciaio C45 EN 10083. Riferimento tecnico origine dati: JR001 / RJ001B, Design B - One piece. Il giunto rigido non compensa disallineamenti angolari, paralleli o assiali: gli alberi devono essere correttamente allineati prima del serraggio.
Hai bisogno di verificare la misura?Invia codice articolo, diametro albero e applicazione per controllo tecnico.
