CATALOGO TECNICOGuide lineari a V e rotelle DualVee®
Lubrificazione delle cuspidiLubrificatori
12- Rilasciano un sottile velo di lubrificante sulla cuspide.
- La lubrificazione incrementa capacità di carico e durata.
- Alloggiamento disponibile in acciaio inox.

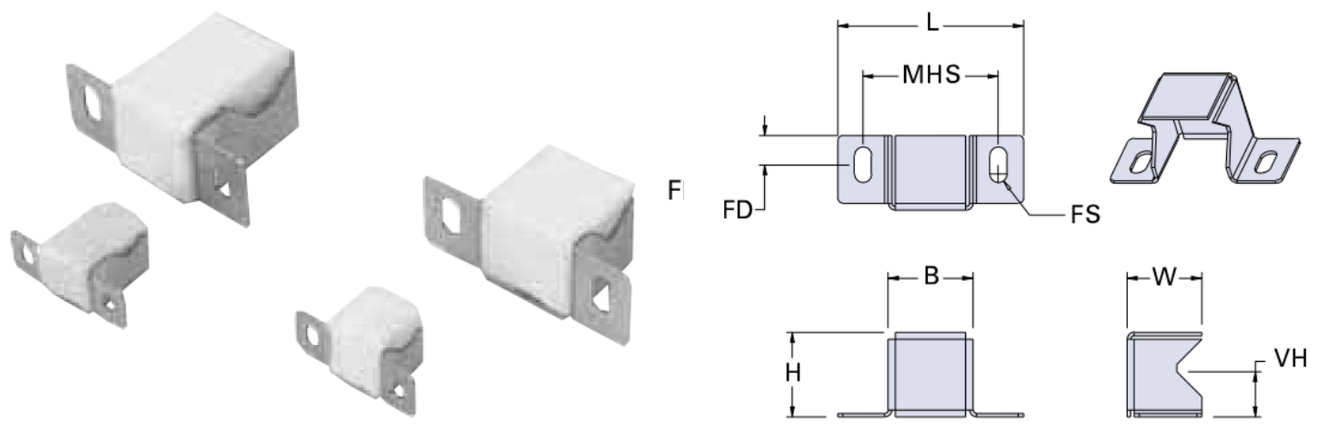

| Profilo | Gr. | Codice | L | MHS | B | H | W | VH | FD | FS |
|---|---|---|---|---|---|---|---|---|---|---|
| Altezza standard | 1 e 2 | TL12A | 28.0 | 20.0 | 12.0 | 17.5 | 11.4 | 11.0 | 4.6 | 3.0 |
| Altezza standard | 3 e 4 | TL34A | 46.7 | 34.0 | 21.3 | 30.5 | 18.8 | 19.1 | 7.4 | 4.3 |
| Ingombro ridotto | 1 e 2 | TL12LPA | 28.0 | 20.0 | 12.0 | 13.5 | 11.4 | 7.1 | 4.6 | 3.0 |
| Ingombro ridotto | 3 e 4 | TL34LPA | 46.7 | 34.0 | 21.3 | 21.3 | 18.8 | 12.3 | 7.4 | 4.3 |

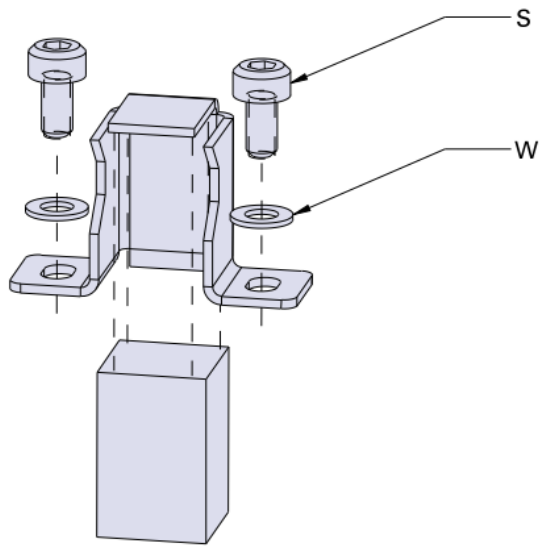

| Profilo | Codice | Rondella | Vite |
|---|---|---|---|
| Altezza standard | TL12A | M2 | M3 x 0.5 x 6 |
| Altezza standard | TL34A | M3 | M4 x 0.7 x 8 |
| Ingombro ridotto | TL12LPA | M2 | M3 x 0.5 x 6 |
| Ingombro ridotto | TL34LPA | M3 | M4 x 0.7 x 8 |
Alloggiamento in acciaio inox 303, 304 o 316. Feltrini in pura lana bianca secondo SAE F-10 o ASTM 9R1. I lubrificatori sono forniti completi di viti TCEI e rondelle in acciaio inox.
