CATALOGO TECNICOGuide lineari a V e rotelle DualVee®

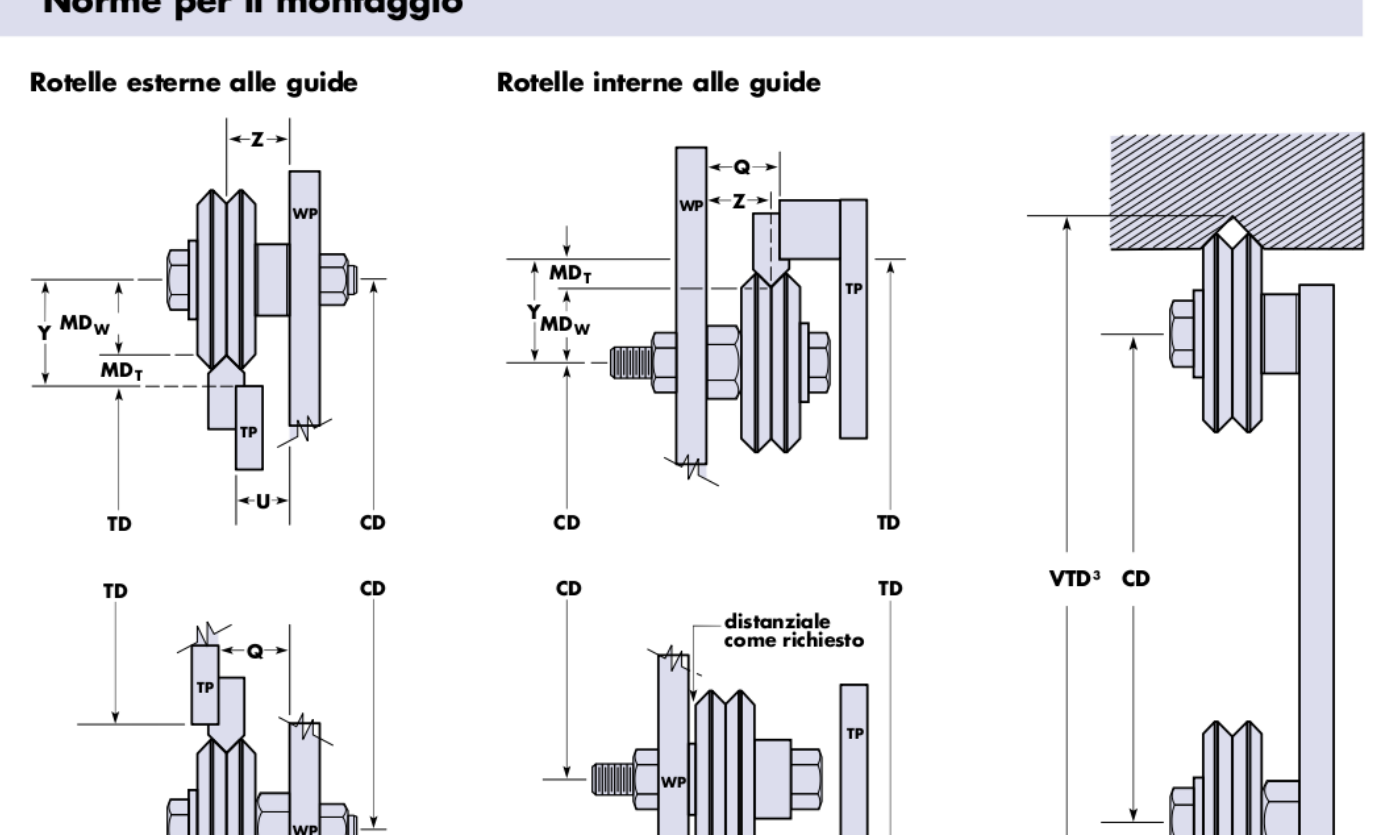

Configurazione del sistemaNorme per il montaggio
13
TD + 2Y = CDRotelle esterne
TD - 2Y = CDRotelle interne
VTD - 2 MDw esterno = CDConfigurazione verticale
| Sigla | Significato |
|---|---|
| MDw esterno | Distanza di montaggio della rotella sul profilo a V esterno. |
| MDw interno | Distanza di montaggio della rotella sul profilo a V interno. |
| MDT | Distanza di montaggio della guida. |
| TD | Distanza fra le guide. |
| CD | Interasse. |
| Y | MDT + MDw interno. |
| WP / TP | Piastra carrello / supporto guida. |
| Z, Q, U | Q = Z + G; U = Z - G. |
Bussole standard
| Gr. | Z | Q | U | Y |
|---|---|---|---|---|
| 0 | n/a | n/a | n/a | 9.95 |
| 1 | 10.16 | 10.94 | 9.38 | 11.12 |
| 2 | 12.22 | 13 | 11.44 | 17.45 |
| 3 | 17.41 | 18.98 | 15.84 | 25.4 |
| 4 | 20.63 | 22.99 | 18.27 | 33.32 |
| 4XL | 27.05 | 29.41 | 24.69 | 39.67 |
Bussole compatte
| Gr. | Z | Q | U | Y |
|---|---|---|---|---|
| 0 | n/a | n/a | n/a | 9.95 |
| 1 | 6.05 | 6.83 | 5.27 | 11.12 |
| 2 | 8.21 | 8.99 | 7.43 | 17.45 |
| 3 | 11.42 | 12.99 | 9.85 | 25.4 |
| 4 | 12.63 | 14.99 | 10.27 | 33.32 |
| 4XL | 17.8 | 20.16 | 15.44 | 39.67 |
Si raccomanda di montare su un lato bussole concentriche e sull’altro bussole eccentriche. VTD indica il vertice teorico dell’angolo di 90°. Per barra e rotelle grandezza 0, CD = 24,98 mm.
