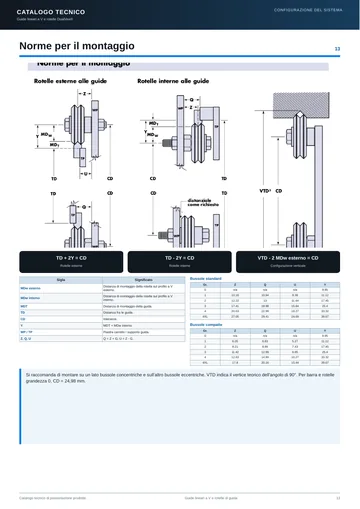

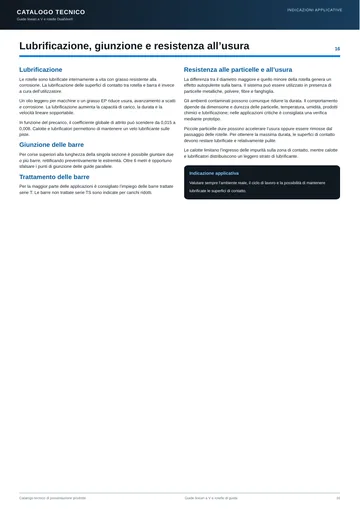

CATALOGO TECNICOGuide lineari a V e rotelle DualVee®
Versioni senza fori e forateBarre di guida a doppia cuspide
08Grandezze e specifiche
- TDS0
- AISI 1045 trafilato a freddo, non trattato, oliato.
- TD0
- AISI 1045 con superfici di contatto trattate, durezza minima 58 HRC, spazzolate e oliate.

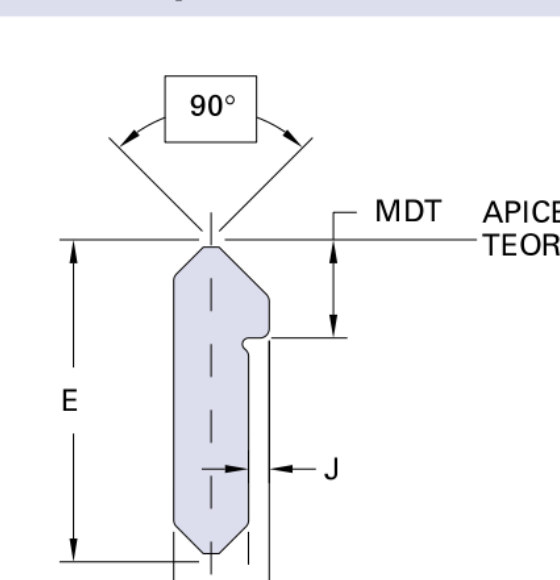

| Gr. | E | F | G | J | MDT | kg/m |
|---|---|---|---|---|---|---|
| 0 | 13.10 | 3.89 | 1.52 | 0.83 | 4.01 | 0.25 |
Lunghezza massima 6096 mm; tolleranza di taglio ±1,5 mm.

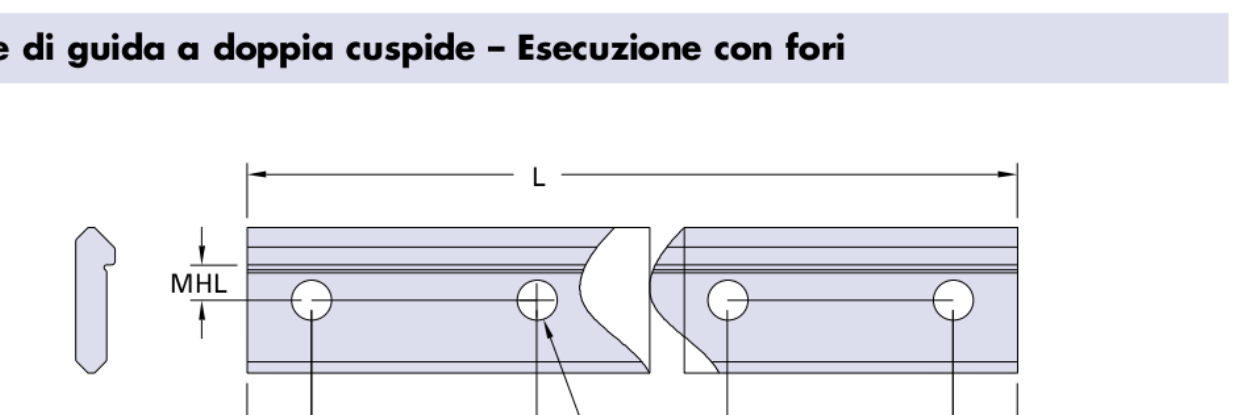

Esecuzione con fori
Esempio: 4 pz. TD0D x 4091.
| Gr. | C | E | D | MH | MHL | L max |
|---|---|---|---|---|---|---|
| 0 | 20.5 | 45 | 20.5 | 3.5 | 2.54 | 6026 |
Le quote C e D sono fornite uguali. Tutte le dimensioni sono espresse in mm.
