CATALOGO TECNICOGuide lineari a V e rotelle DualVee®

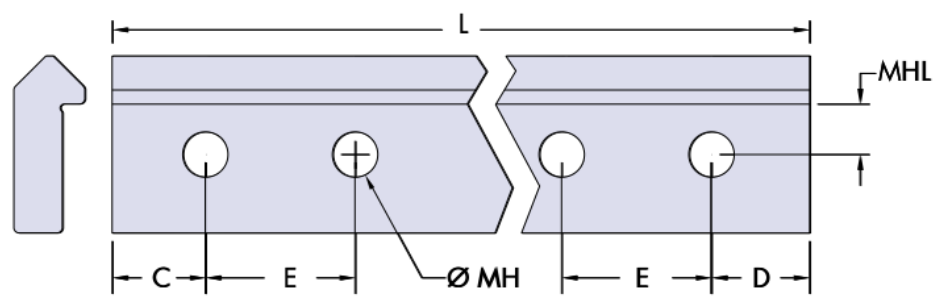

Barre forateBarre a singola cuspide - esecuzione con fori
07
Indicazioni per l’ordinazione
Specificare numero delle guide, grandezza, suffisso D per la versione forata e lunghezza richiesta.
Esempio: 4 pz. T3D x 1526.
| Gr. | C | E | D | MH | MHL | L max |
|---|---|---|---|---|---|---|
| 1 | 20.5 | 45 | 20.5 | 4.5 | 4 | 6026 |
| 2 | 43 | 90 | 43 | 6 | 5.6 | 6026 |
| 3 | 43 | 90 | 43 | 7 | 8 | 6026 |
| 4 | 43 | 90 | 43 | 9 | 9.5 | 6026 |
Le barre possono essere fornite in qualsiasi lunghezza fino al valore massimo indicato. Per ottimizzare prezzo e termini di consegna, è consigliato utilizzare forature che rispettino le quote C e D della tabella; C e D saranno fornite uguali.
La lunghezza massima del tipo T4SS è 5790 mm.
