Cuscinetto in acciaio completo di tenute
Codice serieUC 200

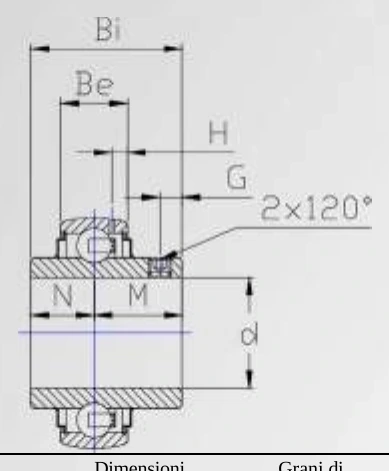

Dimensioni ( mm )
Dati tecnici dalla fonte originale| CUSCINETTO | d | Dimensioni Grani di ( mm ) bloc. | Capacità di carico N | Peso | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| COD. | ( mm ) | D | Bi | Be | n | m | h | G | mm | Dinamico | Statico | Kg |
| UC 204 | 20 | 47 | 31 | 16 | 12,7 | 18,3 | 4 | 5 | M6 | 12800 | 7500 | 0,16 |
| UC 205 | 25 | 52 | 34 | 17 | 14,3 | 19,7 | 3,5 | 5,5 | M6 | 14000 | 7900 | 0,2 |
| UC 206 | 30 | 62 | 38,1 | 19 | 15,9 | 22,2 | 4,5 | 6 | M6 | 19500 | 11300 | 0,32 |
| UC 207 | 35 | 72 | 42,9 | 20 | 17,5 | 25,4 | 4,5 | 6,5 | M8 | 25700 | 15400 | 0,48 |
| UC 208 | 40 | 80 | 49,2 | 21 | 19 | 30,2 | 4,5 | 8 | M8 | 29100 | 17900 | 0,64 |
| UC 209 | 45 | 85 | 49,2 | 22 | 19 | 30,2 | 5 | 8 | M8 | 32700 | 20400 | 0,68 |
| UC 210 | 50 | 90 | 51,6 | 24 | 19 | 32,6 | 6 | 9 | M10 | 35100 | 23200 | 0,78 |
| UC 211 | 55 | 100 | 55,6 | 25 | 22,2 | 33,4 | 5,5 | 9 | M10 | 43300 | 29400 | 1,07 |
| UC 212 | 60 | 110 | 65,1 | 27 | 25,4 | 39,7 | 6 | 10,5 | M10 | 52400 | 36100 | 1,51 |
| UC 213 | 65 | 120 | 65,1 | 28 | 25,4 | 39,7 | 6,5 | 12 | M12 | 57200 | 40100 | 1,93 |
| UC 214 | 70 | 125 | 74,6 | 30 | 30,2 | 44,4 | 6 | 12 | M12 | 62200 | 44000 | 2,05 |
| UC 215 | 75 | 130 | 77,8 | 32 | 33,3 | 4435 | 7 | 1412 | M12 | 67400 | 48280 | 2,2 |
| UC216 | 80 | 140 | 82,6 | 33 | 33,3 | 49,3 | 7,5 | 1414 | M12 | 72700 | 52900 | 2,7 |
| UC 217 | 85 | 150 | 85,7 | 35 | 34,1 | 51,6 | 7,5 | 1514 | M12 | 84000 | 61930 | 3,6 |
| UC 218 | 90 | 160 | 96 | 38 | 39,7 | 56,3 | 8 | 15 | M12 | 96100 | 71000 | 4,42 |
