UCHA 200 – Supporti in ghisa auto-allineanti di estremità

Pagina 14 di 24

Supporto di estremitàFusione in ghisa - Cuscinetto in acciaio

Codice serieUCHA 200

Supporto di estremità

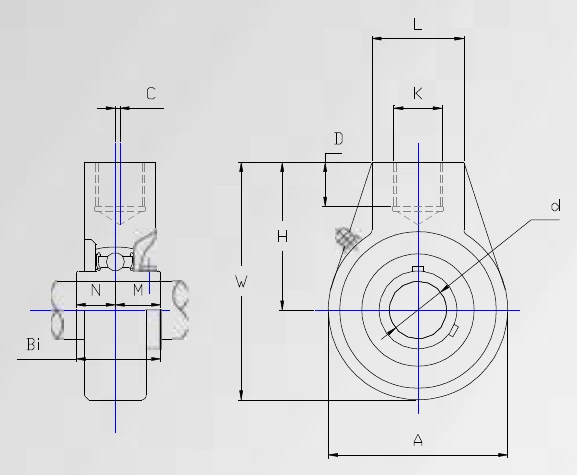

Disegno tecnico quotato UCHA 200

Dimensioni ( mm )

Dati tecnici dalla fonte originale

	Dimensioni ( mm )
CODICE	d	A	W	C	H	L	D	K	Bi	N	M	C. C. dinamico statico		peso
	mm											N	N	Kg
UCHA 204	20	64	96	0	64	40	19	PF3/4	31	12,7	18,3	12800	7500	0,77
UCHA 205	25	78	103	0	64	40	19	PF3/4	34	14,3	19,7	14000	7900	0,87
UCHA 206	30	78	103	0	64	40	19	PF3/4	38,1	15,9	22,2	19500	11300	0,87
UCHA 207	35	92	116	0	70	40	19	PF3/4	42,9	17,5	25,4	25700	15400	1,20
UCHA 208	40	96	121	2	73	40	19	PF3/4	49,2	19	30,2	29100	17900	1,30
UCHA 209	45	108	136	5	82	48	21	PF1	49,2	19	30,2	32700	20400	1,70
UCHA 210	50	118	142	5	83	48	21	PF1	51,6	19	32,6	35100	23200	2,10
UCHA 211	55	126	150	7	87	60	25	PF1	55,8	22,2	33,4	43300	29400	2,80
UCHA 212	60	142	173	9	102	60	28	PF1	65,1	25,4	39,7	52400	36100	3,90
