UCFA 200 – Supporti in ghisa auto-allineanti a flangia orientabile

Pagina 15 di 24

Supporto flangia orientabileFusione in ghisa - Cuscinetto in acciaio

Codice serieUCFA 200

Supporto flangia orientabile

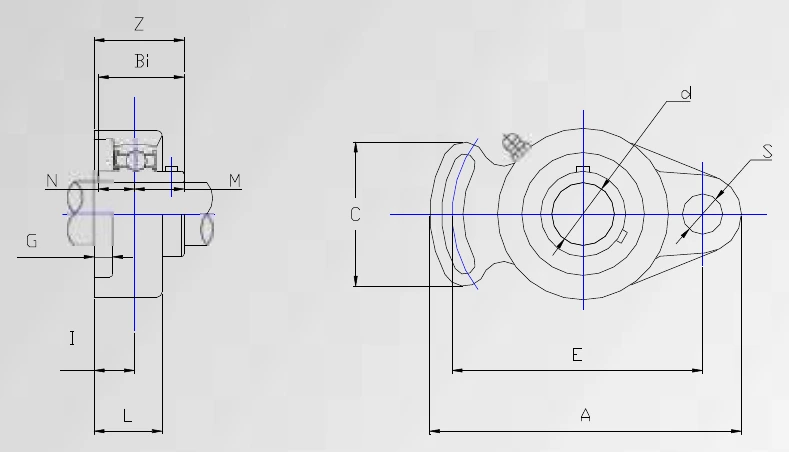

Disegno tecnico quotato UCFA 200

Dimensioni ( mm )

Dati tecnici dalla fonte originale

	Dimensioni ( mm )
CODICE	d	A	E	I	G	L	S	B	Z	C	Bi	N	M	C. C. dinamico statico		peso
	mm													N	N	Kg
UCFA 204	20	98	78	13,8	11	24	10	59	32,1	50	31	12,7	18,3	12800	7500	0,47
UCFA 205	25	124	98	16	13	27	11	70	35,7	64	34	14,3	19,7	14000	7900	0,68
UCFA 206	30	141	117	17,8	13	30	11	83	40	68	38,1	15,9	22,2	19500	11300	1,00
UCFA 207	35	155	130	18,6	14	34	13	96	44	75	42,9	17,5	25,4	25700	15400	1,50
UCFA 208	40	171	144	20,8	14	38	13	105	51	84	49,2	19	30,2	29100	17900	1,90
UCFA 209	45	179	148	21,8	14	40	15	111	52	88	49,2	19	30,2	32700	20400	1,90
UCFA 210	50	189	157	22,5	14	40	15	116	55,1	92	51,6	19	32,6	35100	23200	2,00
UCFA 211	55	216	184	25,7	20	44	16	133	59,1	102	55,6	22,2	33,4	43300	29400	3,60
