Coppie Coniche Standard e Personalizzate Denti Diritti e Spiroidali
la potenza angolare
Le coppie coniche a denti diritti ed elicoidali rappresentano una soluzione efficace per deviare il moto tra assi perpendicolari o inclinati nelle trasmissioni industriali, garantendo al tempo stesso precisione e continuità di ingranamento. Inoltre, grazie alla loro geometria, permettono di ottenere rapporti stabili e una trasmissione regolare anche in spazi ridotti.
Offriamo coppie coniche standard e gli stessi modelli con lavorazioni a disegno, così da adattarsi in modo mirato alle configurazioni meccaniche più diffuse. Questa flessibilità è particolarmente utile quando, ad esempio, servono forature specifiche, sedi chiavetta o esecuzioni dedicate al montaggio. Di conseguenza, il cliente può integrare il componente nella propria applicazione senza modifiche strutturali aggiuntive.
Inoltre, l’impiego di ingranaggi conici di qualità consente di migliorare l’affidabilità complessiva del sistema, riducendo vibrazioni, rumorosità e usura precoce. Pertanto, queste soluzioni risultano ideali per macchinari industriali, automazioni, riduttori compatti e applicazioni in cui è fondamentale garantire rendimento costante nel tempo.

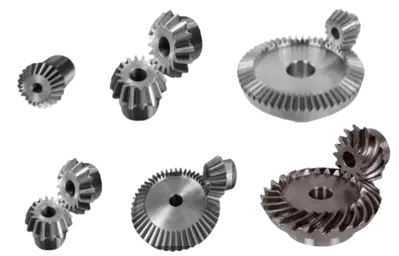

Coppie coniche a denti diritti – standard
In primo luogo, le coppie coniche standard a denti diritti, realizzate secondo la norma UNI 6588, garantiscono una qualità conforme agli standard, realizzate in acciaio C 45 UNI 7847.
Queste coppie coniche sono caratterizzate da una dentatura rettilinea, ideale per applicazioni in cui i carichi e le velocità sono moderati.
gamma di rapporti di riduzione fornibili. R 1/1 – 1/2 – 1/3 – 1/4 – Angolo di pressione: 20°
Inoltre, la nostra gamma offre moduli che comprendono M 1,5 – M2 – M2,5 – M3 – M3.5 -M4 – M4,5 e M5, coprendo così una varietà di esigenze applicative.
Coppie coniche ad assi ortogonali Gleason System
Un’altra categoria di prodotto è rappresentata dalle coppie coniche Gleason System ad assi ortogonali, progettate per trasmettere il moto tra assi che si intersecano ad angolo retto.
Grazie alla loro configurazione, queste coppie coniche risultano particolarmente efficienti e affidabili in molte applicazioni industriali realizzate in acciaio C 45 UNI 7847.
gamma di rapporti di riduzione fornibili. R 1/1 1/1.5- 1/2 -1/2.5- 1/3 – 1/3,5 – 1/4 – Angolo di pressione: 20°
Inoltre, per rispondere alle varie specifiche tecniche, offriamo moduli che vanno da M 1 -M1,5 – M2 – M2,5 – M3 – M3,5 -M 4
Coppie coniche a denti spiroidali
Infine, proponiamo le coppie coniche spiroidali, o a denti elicoidali, realizzate secondo il sistema Gleason e conformi agli standard ISO e UNI.
Infine, proponiamo le coppie coniche spiroidali, o a denti elicoidali, realizzate secondo il sistema Gleason e conformi agli standard ISO e UNI.
Grazie alla loro dentatura curva, queste coppie permettono un ingranamento graduale e silenzioso, che distribuisce il carico su più denti contemporaneamente.
Per questo motivo, sono particolarmente indicate per applicazioni che richiedono prestazioni elevate e capacità di gestire carichi significativi. Anche in questa categoria, i moduli disponibili variano da M 1 -M1,5 – M2 – M2,5 – M3 – M3,5 -M 4
Servizi offerti
Oltre alla fornitura di coppie coniche standard, mettiamo a disposizione anche un servizio di realizzazione di ingranaggi personalizzati su disegno del cliente.
Questo servizio consente di soddisfare richieste specifiche, offrendo soluzioni su misura per ogni applicazione.
La nostra esperienza nel settore ci permette di affiancare i clienti nella scelta del prodotto più adatto, assicurando sempre qualità e precisione in ogni fase del processo.
Domande frequenti sulle coppie coniche
Che differenza c’è tra coppie coniche a denti diritti ed elicoidali?
Le coppie coniche a denti diritti sono indicate per velocità moderate e applicazioni semplici. Le versioni elicoidali garantiscono un funzionamento più silenzioso, maggiore capacità di carico e migliore continuità di trasmissione.
Posso richiedere coppie coniche in rapporti diversi da quelli standard?
Forniamo modelli standard oppure gli stessi modelli con lavorazioni a disegno, come forature, sedi chiavetta o esecuzioni particolari. Le lavorazioni vengono valutate sulla base del disegno tecnico.
Quali materiali sono disponibili per le coppie coniche?
In genere vengono impiegati acciai da cementazione o bonifica idonei alla trasmissione di potenza. Su richiesta valutiamo materiali alternativi in base alle condizioni di lavoro e al tipo di impianto.
Le coppie coniche sono intercambiabili con altri marchi?
Nella maggior parte dei casi sì, se le principali quote geometriche rispettano gli standard UNI/ISO. Per una verifica corretta è consigliabile inviare il disegno tecnico o foto quotate del componente esistente.
Come scelgo la coppia conica corretta per la mia applicazione?
È utile indicare rapporto richiesto, numero di denti, diametro primitivo, potenza o coppia in gioco, velocità di rotazione e tipo di montaggio. Con questi dati possiamo proporre la soluzione più adatta.
Avete coppie coniche disponibili a magazzino?
La disponibilità varia a seconda delle serie e dei rapporti. I modelli standard sono reperibili in tempi brevi, mentre per versioni con lavorazioni a disegno i tempi vengono confermati su richiesta.
Potete fornire coppie coniche già lavorate (fori, chiavette, trattamenti, ecc.)?
Sì, possiamo fornire modelli standard con lavorazioni a disegno, partendo dal disegno del cliente o da un campione. Le lavorazioni includono forature, sedi chiavetta ed esecuzioni personalizzate.
In quali settori vengono utilizzate le coppie coniche?
Sono impiegate in macchine industriali, automazioni leggere, miscelatori, trasmissioni compatte, riduttori e ovunque sia necessario deviare la trasmissione di potenza mantenendo ingombri contenuti.
È previsto un ordine minimo per le coppie coniche?
Per i modelli standard non è richiesto un ordine minimo. Per esecuzioni con lavorazioni a disegno può essere previsto un lotto minimo in base alla tipologia di lavorazione.
Contatto tecnico-commerciale
Per informazioni tecniche o richieste di preventivo, il nostro ufficio è disponibile per valutare la soluzione più adatta alla vostra applicazione.
