La sezione “Movimenti Lineari” di TLB Trasmissioni offre soluzioni complete per le esigenze di movimento lineare nelle applicazioni industriali, garantendo precisione e affidabilità. Dai componenti per scorrimento lineare alle guide lineari ad alta resistenza, ogni prodotto è pensato per assicurare il massimo della performance anche nelle condizioni operative più sfidanti.
Per applicazioni che richiedono una perfetta sinergia tra movimento lineare e trasmissione di potenza, esplora la nostra sezione dedicata alla Generazione del Moto, dove troverai una gamma completa di riduttori di velocità e motoriduttori. La combinazione di questi sistemi permette di realizzare soluzioni integrate che ottimizzano il controllo e la stabilità del movimento in contesti industriali complessi. Visita la pagina Generazione del Moto per scoprire come possiamo supportare al meglio le tue applicazioni con prodotti affidabili e innovativi.
Guida lineari TIB – la nostra linea di produzione made in Italy
L’intera gamma di guide lineari TIB viene prodotta e controllata all’interno del nostro stabilimento.
i sistemi lineari TIB sono unità di scorrimento realizzate con materiali di alta qualità, sottoposti a rigorosi controlli e testate nel tempo.
Queste guide sono composte da corsie in alluminio, abbinate a barre in acciaio temperato, rettificato e cromato ATRC.
I pattini sono formati da ruote con perno filettato temperate e rettificate e da piastre in acciaio o alluminio.
i sistemi lineari sono resistenti ed affidabili, trovano impiego in numerosi settori industriali, come la lavorazione del legno, del marmo e del vetro.
Tra i vantaggi delle guide lineari TIB vi sono la riduzione della rumorosità, le elevate velocità di spostamento, l’assenza di manutenzione e la disponibilità di lunghezze superiori ai 6 metri.
Queste caratteristiche le rendono la scelta ideale per molte applicazioni. Inoltre, garantiamo tempi di consegna rapidi e assistenza tecnica per ogni tipo di utilizzo, mettendo sempre il cliente al primo posto
👉 Scarica il catalogo tecnico completo delle guide lineari TIB (PDF)
Guida lineari a rotelle a V
linea di guida
La tecnologia DualVee offre una vasta gamma di componenti guida e rotelle profilate, ideali per la costruzione di sistemi di guida lineare esenti da manutenzione.
Si tratta di una soluzione robusta e versatile, disponibile in molteplici opzioni per soddisfare le più diverse esigenze.
Questa tecnologia è adatta a numerose applicazioni industriali, dai contesti che richiedono elevati standard di pulizia ai sistemi di trasporto robusti per impieghi gravosi.
fornibili tagliati a misura del cliente e con forature per il fissaggio dei binari.
robuste e compatte

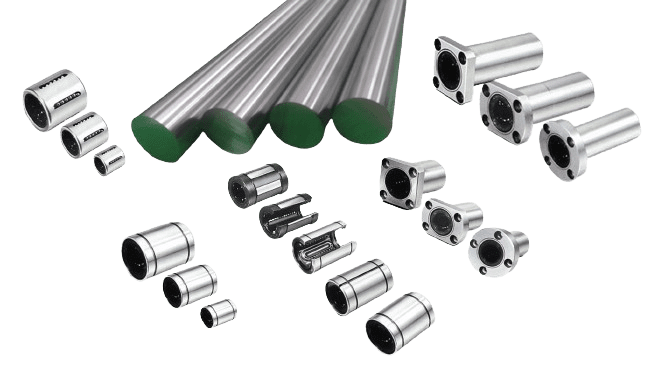

Cuscinetti a ricircolo di sfere per scorrimenti lineari.
I cuscinetti lineari di precisione a ricircolo di sfere sono ampiamente utilizzati in vari settori e sono disponibili in diverse tipologie e forme. Sono fornibili per alberi con diametri da 8 a 60 mm.
Le versioni leggere, con carcassa in lamierino stampato e gabbia in plastica (KH), sono disponibili sia aperte che con tenute su entrambi i lati.
I manicotti a ricircolo di sfere di tipo massiccio , con gabbia in acciaio, sono proposti in diverse esecuzioni: cilindrica semplice con tenute su entrambi i lati, registrabile e aperta, cilindrica doppia, flangiata semplice e doppia. Inoltre, sono disponibili le serie di cuscinetti tipo massiccio con flangia quadrata con 4 fori e flangia tonda con 4 fori, sia nella versione standard che lunga.
I cuscinetti a ricircolo di sfere scorrono su barre di precisione in acciaio temprato e rettificato con elevata durezza HRC.
Fornibili in varie tipologie:
- acciaio al carbonio – temprati rettificati ATR e/o cromati ATRC
- acciaio inossidabile – temprati rettificati e/o cromati
- alberi forati ( tubi ) temprati rettificati e/o cromati
Tagliate su misura o lavorate secondo le specifiche del cliente.
Supporti in alluminio completi cuscinetti a ricircolo di sfere per scorrimenti lineari
Descrizione dei Supporti in Alluminio con Cuscinetti Lineari a Ricircolo di Sfere
I supporti in alluminio con cuscinetti lineari a ricircolo di sfere rappresentano una soluzione versatile e affidabile per una vasta gamma di applicazioni industriali e meccaniche. Progettati per alberi con diametri variabili, questi supporti offrono una precisione e una resistenza ottimali grazie alla qualità dei materiali utilizzati e alla robustezza della costruzione. Di seguito vengono descritte le diverse tipologie disponibili:
Supporti Tipo Semplice con 4 Fori di Fissaggio (Serie: SMA … G UU)
Supporti Tipo Semplice Versione Registrabile (Serie: SMA …AJ UU)
Questa versione dei supporti tipo semplice offre una caratteristica aggiuntiva di regolazione, mantenendo la stessa configurazione con 4 fori di fissaggio in alluminio e i cuscinetti lineari a ricircolo di sfere. La capacità di registrazione permette un allineamento più preciso degli alberi con diametro da 8 a 60 mm, rendendoli particolarmente utili in applicazioni dove è richiesta una maggiore flessibilità e precisione di montaggio.
Supporti Tipo Semplice Serie Corta con 2 Fori di Fissaggio (Serie: SMA … S UU)
Progettati per alberi con diametro compreso tra 8 e 50 mm, questi supporti tipo semplice presentano una configurazione a serie corta con solo 2 fori di fissaggio. Realizzati in alluminio e completi di cuscinetti lineari a ricircolo di sfere, offrono una soluzione compatta e leggera, ideale per spazi ristretti senza compromettere la stabilità e la precisione.
Supporti Tipo Semplice Serie Corta con 2 Fori di Fissaggio (Serie: SMA … S UU)
Progettati per alberi con diametro compreso tra 8 e 50 mm, questi supporti tipo semplice presentano una configurazione a serie corta con solo 2 fori di fissaggio. Realizzati in alluminio e completi di cuscinetti lineari a ricircolo di sfere, offrono una soluzione compatta e leggera, ideale per spazi ristretti senza compromettere la stabilità e la precisione.
Supporti Tipo Doppio con 4 Fori di Fissaggio (Serie: SMA … L UU)
Questi supporti, adatti per alberi con diametro tra 8 e 60 mm, presentano una configurazione a doppio supporto con 4 fori di fissaggio. La costruzione in alluminio e i cuscinetti lineari a ricircolo di sfere garantiscono una maggiore capacità di carico e una distribuzione uniforme delle forze, rendendoli perfetti per applicazioni con esigenze di carico più elevato e stabilità superiore.
Supporti Tipo Semplice Versione Aperta con 4 Fori di Fissaggio ( SME … UU )
Questa versione di supporti tipo semplice, con 4 fori di fissaggio, è realizzata in alluminio e dotata di cuscinetti lineari a ricircolo di sfere in versione aperta. Questo design permette una facile manutenzione e pulizia, oltre a fornire un’ottima accessibilità per la lubrificazione. È adatto per alberi con diametro variabile, garantendo prestazioni affidabili e durature.
Supporti Tipo Doppio Versione Aperta con 4 Fori di Fissaggio (Serie: SME … L UU)
Questa versione di supporti tipo doppio, dotata di 4 fori di fissaggio, è realizzata in alluminio e presenta cuscinetti lineari a ricircolo di sfere in versione aperta, che integrano due cuscinetti lineari a ricircolo di sfere al loro interno. Questo design è stato studiato per facilitare la manutenzione e la pulizia, garantendo al contempo un’ottima accessibilità per le operazioni di lubrificazione. Il supporto è adatto per alberi di diametro variabile, assicurando prestazioni affidabili e durature. È disponibile per alberi interni con diametro compreso tra 16 e 40 mm.
Questi supporti in alluminio con cuscinetti lineari a ricircolo di sfere rappresentano una scelta eccellente per garantire un movimento lineare preciso e senza attriti, rispondendo alle diverse esigenze delle applicazioni industriali moderne.
Alberi e Barre Tonde in Acciaio Temprate Rettificate Cromate di Precisione per cuscinetti lineari a ricircolo di sfere
Utilizziamo alberi in acciaio sottoposti a rigorosi controlli qualitativi per garantire il rispetto delle normative UNI EN 10204 2.3. Questi alberi sono caratterizzati da una tolleranza sul diametro che assicura un elevato grado di precisione nel movimento lineare e nella rettilineità. La elevata durezza superficiale Rockwell HRC garantisce eccellenti prestazioni e resistenza all’usura, mentre la bassa rugosità superficiale riduce l’attrito e il rumore, migliorando la scorrevolezza. Questi alberi sono ideali per applicazioni che richiedono scorrimento lineare con manicotti e ricircolo di sfere, oltre che per bussole e boccole a strisciamento, bronzine e ruote scanalate temperate e rettificate.
tipologia di alberi fornibili:
ATR – alberi temprati rettificati classe di precisione h6 – Cf53- ATRN – alberi temprati rettificati in pollici classe di precisione L – CF53
- ATRQ – alberi temprati rettificati classe di precisione h6 – 100Cr6
- ATRQN – alberi temprati rettificati in pollici classe di precisione L – 100Cr6
- ATRC – alberi temprati rettificati cromati h7 -CF53
- ATRCN – alberi temprati rettificati cromati in pollici classe di precisione L
- caratteristiche generali:
- materiale : acciaio CF53 – 100Cr6
- Durezza tempra: compresa tra 58-62 HRC
- Rugosità superficiale massima: 0.2 micron
- spessore di cromatura ( velo cromo) 10 micron ( solo ATRC – ATRQN -ATRCN )
- micro durezza dl cromo: minima 900 HV
materiale : acciaio CF53 – 100Cr6
Durezza tempra: compresa tra 58-62 HRC
Rugosità superficiale massima: 0.2 micron
spessore di cromatura ( velo cromo) 10 micron ( solo ATRC – ATRQN -ATRCN )NB: differenza tra durezza del materiale e micro durezza facciamo semplice un esempio
Esempio del pavimento di cemento e delle mattonelle
Immaginiamo che una barra temprata rettificata sia come un pavimento di cemento, mentre una barra temperata rettificata cromata sia come un pavimento di cemento ricoperto da mattonelle.
- Pavimento di cemento (barra temprata rettificata): Il cemento è molto resistente e può sopportare pesi elevati senza rompersi. Questa resistenza del cemento rappresenta la durezza superficiale delle barre temprate rettificate, misurata in HRC (durezza Rockwell). Questa durezza indica quanto la superficie della barra è resistente all’usura e alla deformazione.
- Pavimento di cemento con mattonelle (barra temperata rettificata cromata): Aggiungiamo ora delle mattonelle sopra il cemento. Le mattonelle sono molto dure, più dure del cemento stesso, ma sono anche sottili e fragili. Questo rappresenta la microdurezza del cromo. La microdurezza del cromo è elevata, ma lo strato di cromo è molto sottile. Anche se il cromo è molto duro e resiste bene ai graffi e all’usura superficiale, non può sopportare grandi carichi da solo. Ha bisogno del cemento sotto di esso per fornire la struttura e il supporto necessario.
Spiegazione tecnica
- Durezza superficiale delle barre temprate rettificate (HRC): Questo valore indica quanto è resistente la superficie della barra alla penetrazione e alla deformazione. È come dire che il pavimento di cemento è robusto e può sopportare carichi pesanti.
- Microdurezza del cromo nelle barre temperate rettificate cromate: Questo valore indica quanto è duro il cromo stesso. È come dire che le mattonelle sono molto dure e resistono bene ai graffi, ma senza il cemento sotto, non potrebbero supportare il peso degli utenti.
In sintesi, la durezza superficiale delle barre temprate rettificate è fondamentale per la resistenza generale e la capacità di sopportare carichi pesanti, proprio come un pavimento di cemento. La microdurezza del cromo nelle barre cromate è importante per la resistenza ai graffi e all’usura superficiale, ma necessita del supporto della barra sottostante, proprio come le mattonelle hanno bisogno del cemento per essere funzionali.
Conclusione
Speriamo che questa spiegazione chiara e l’esempio del pavimento di cemento e delle mattonelle aiutino i tuoi clienti a capire meglio la differenza tra la durezza superficiale delle barre temprate rettificate e la microdurezza del cromo nelle barre temperate rettificate cromate.
Gli alberi temprati sono fornibili in lunghezze standard commerciali da 3 e 6 metri.
Su richiesta del cliente gli alberi temprati possono essere tagliati a misura o forniti lavorati a disegno.
Le lavorazioni di taglio e tornitura sono eseguite internamente nella nostra officina così garantendo tempi di consegna rapidi.
Alberi e Barre Tonde in Acciaio inossidabile Temprate Rettificate Cromate di Precisione per cuscinetti lineari a ricircolo di sfere
Offriamo alberi e barre tonde in acciaio inossidabile temprate rettificate cromate di precisione, ideali per cuscinetti lineari a ricircolo di sfere. Questi prodotti garantiscono alta precisione, resistenza all’usura e lunga durata, grazie a un materiale di alta qualità, processi di tempra, rettifica e cromatura. Oltre alla fornitura standard, offriamo servizi di taglio a misura e fornitura su disegno, per soddisfare le specifiche esigenze dei clienti. Affidabilità e performance superiori rendono i nostri prodotti perfetti per applicazioni industriali, automazione e settore medico.
tipologia di alberi fornibili:
- ATRX90 – alberi temprati rettificati in acciaio inossidabile
- ATRX43 – alberi temprati rettificati in acciaio inossidabile
- ATRX90N – alberi temprati rettificati in acciaio inossidabile in pollici (inch)
- ATRCX43 – alberi temprati rettificati in acciaio inossidabile in pollici (inch)
- ATRCX43 – alberi temprati rettificati cromati in acciaio inossidabile
ATRX90 – alberi temprati rettificati in acciaio inossidabile
ATRX43 – alberi temprati rettificati in acciaio inossidabilecaratteristiche generali:
- materiale : acciaio X90CrMoV18 – X46Cr13
- Durezza tempra: compresa tra 52-58 HRC
- Rugosità superficiale massima: 0.2 micron
- spessore di cromatura ( velo cromo) 10 micron ( solo ATRCX43 )
- micro durezza dl cromo: minima 900 HV

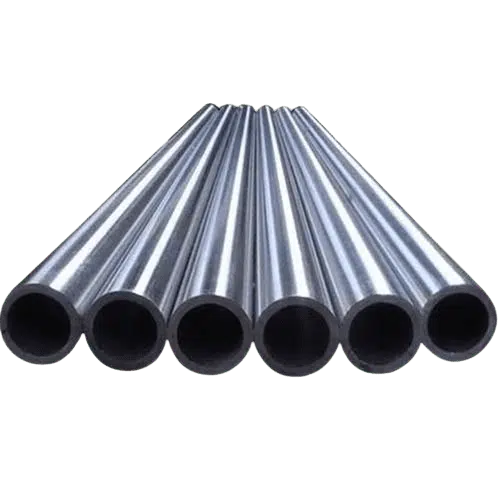

Tubi – Alberi cavi temprati rettificati cromati di precisione per cuscinetti lineari a ricircolo di sfere
Gli alberi cavi in acciaio C60 per cuscinetti a ricircolo di sfere sono componenti robusti e resistenti, ideali per impieghi ad alta velocità e carichi elevati. La tempra, la rettifica e la cromatura li rendono resistenti all’usura, alla corrosione e garantiscono un movimento fluido e silenzioso.
Sono utilizzati in svariate applicazioni industriali, tra cui macchine utensili, automobili, industria siderurgica, petrolifera e alimentare.
La loro combinazione di caratteristiche li rende una scelta eccellente per garantire affidabilità e durata nel tempo.
tipologia di alberi fornibili:
- TTR – Tubo – albero cavo temprato rettificato
- TTRC – Tubo – albero cavo temprato rettificato cromato
TTR – Tubo – albero cavo temprato rettificato
TTRC – Tubo – albero cavo temprato rettificato cromatocaratteristiche generali:
- materiale : acciaio C60
- Durezza tempra: compresa tra 60-62 HRC
- Rugosità superficiale massima: 0.2 micron
- spessore di cromatura ( velo cromo) 10 micron ( solo TTRC )
- micro durezza dl cromo: minima 900 HV
Boccole Autolubrificanti
TLB Trasmissioni presenta le nuove gamma fornibile di boccole autolubrificanti, progettate per garantire efficienza e affidabilità nelle applicazioni industriali.
Realizzate con materiali innovativi come acciaio al carbonio, bronzo sinterizzato e rivestimento in PTFE, queste boccole offrono alta resistenza all’usura, ridotto attrito e lunga durata.
Ideali per guide lineari a temprate rettificate cromate e sistemi di traslazione lineare, assicurano prestazioni elevate con minima manutenzione. Per maggiori informazioni, il team TLB è a disposizione per soluzioni personalizzate.
Supporti in alluminio per barre temprate rettificate – cromate
Descrizione del Prodotto: Unità di Supporto per Alberi di Precisione Serie SK
Le Unità di Supporto per Alberi di Precisione Serie SK rappresentano la soluzione ideale per il fissaggio sicuro e stabile di alberi di precisione. Questi supporti, realizzati in alluminio di alta qualità, presentano una struttura a forma di T che garantisce robustezza e affidabilità.
ento lineare. Disponibile in diverse dimensioni per soddisfare le tue esigenze specifiche.
Descrizione Prodotto: Unità di Supporto in Alluminio per Alberi Lineari Serie SHF
L’unità di supporto in alluminio per alberi lineari serie SHF è progettata per garantire la massima stabilità e precisione nei sistemi di movimento lineare. Realizzata tramite pressofusione in alluminio, questa unità di supporto è caratterizzata da una struttura robusta e resistente, ideale per applicazioni industriali e meccaniche.
