Gamma industriale serie economica

Catene industriali a rulli e catene di trasmissione

Gamma economica di catene per trasmissione di potenza, catene da trasporto e catene Fleyer per sollevamento, nelle serie ISO / UNI / DIN e ASA.

Sono disponibili catene semplici, doppie e triple, esecuzioni con alette o perni speciali, spezzoni aperti e anelli chiusi con giunti e false maglie.

Apri catene ISO / UNI / DIN Consulta il catalogo tecnico Richiedi informazioni

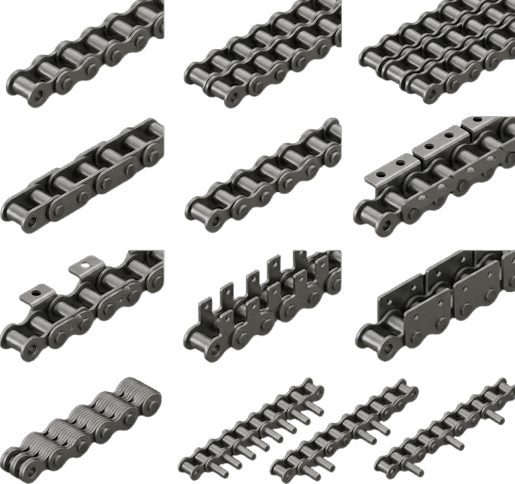

Catene industriali a rulli e catene di trasmissione ISO ASA e Fleyer

Seleziona la famiglia per consultare catene di trasmissione, catene da trasporto, catene da sollevamento e relativi servizi.

Composizione

Struttura delle catene industriali a rulli

Nelle trasmissioni a catena, la catena a rulli è composta da maglie interne ed esterne alternate. Le maglie interne comprendono piastre, bussole e rulli; le maglie esterne sono unite mediante perni inseriti a pressione e ribattuti.

Componenti principali

  • piastre interne ed esterne;
  • bussole interne;
  • rulli esterni;
  • perni temprati;
  • maglie di giunzione;
  • false maglie per l’allungamento di un passo.

Forniture configurabili

  • spezzoni aperti con terminali interni;
  • spezzoni con giunto;
  • spezzoni con giunto e falsa maglia;
  • anelli chiusi con giunto o maglia ribattuta;
  • taglio in base al numero di passi richiesto.
Serie europea

Catene di trasmissione ISO / UNI / DIN

UNI 2578 · DIN 8180/8187 Vai alla pagina ISO
Catene sempliciCodici da 04B-1 a 48B-1.
Catene doppieCodici da 05B-2 a 48B-2.
Catene tripleCodici da 06B-3 a 48B-3.
AccessoriGiunzioni e false maglie fornibili in funzione della serie.
Serie americana

Catene di trasmissione ASA

ASA B29.1 · DIN 8188
ASA sempliceSerie da ASA35 a ASA200.
ASA semplice rinforzataSerie ASA60, ASA80, ASA100 e ASA120.
ASA doppiaSerie da ASA35-2 a ASA200-2.
ASA triplaSerie da ASA35-3 a ASA200-3.
Trasporto industriale

Catene da trasporto con alette ISO

Attacchi orizzontali e verticali
B1–B4Alette orizzontali a un foro, singole o doppie, anche a ogni passo.
B5–B6Alette orizzontali a due fori, singole o doppie.
C1–C4Alette verticali a un foro, singole o doppie, anche a ogni passo.
C5–C6Alette verticali a due fori, singole o doppie.
Trasmissione e trasporto

Catene industriali speciali ISO

Esecuzioni presenti nel catalogo
Piastre diritteFornibili anche in tipologia doppia su richiesta.
Perni foratiSerie rinforzata; passo 1″ fornibile su richiesta.
Perni sporgentiConfigurazioni PS01, PS02 e PS03.
Speciali a richiestaAttacchi particolari, rulli di accumulo e perni speciali.
Sollevamento

Catene Fleyer per sollevamento

Serie unificata ISO / DIN
Serie ALCombinazioni 2×2, 4×4 e 6×6.
Serie BLCombinazioni 2×3, 3×4 e 4×6.
Serie UFSerie riportata nel catalogo con equivalenze LL.
Serie LLCombinazioni 2×2, 4×4 e 6×6 secondo misura.
Scorrimento catena

Guide per catene industriali in polietilene

Profili sagomati con supporto metallico
Profilo guidaPolietilene verde.
SupportoLamiera zincata; AISI 304 su richiesta.
Lunghezza commerciale2000 mm.
CompatibilitàProfili per catene semplici, doppie e triple.
Servizio su richiesta

Taglio a misura di catene a rulli, spezzoni e anelli chiusi

Le catene possono essere preparate nella lunghezza richiesta dal cliente, espressa come numero di passi, e fornite aperte oppure già chiuse ad anello.

Spezzoni aperti

  • con terminali interni;
  • con giunto;
  • con giunto e falsa maglia;
  • con alette a passo o a posizione, per le misure previste.

Anelli chiusi

  • con giunto;
  • con maglia ribattuta;
  • con giunto e falsa maglia;
  • con maglia ribattuta e falsa maglia.
Apri servizio taglio e anelli Pignoni e corone compatibili
Catalogo tecnico delle catene industriali TLB
Documentazione tecnica

Catalogo catene industriali e di trasmissione

Il catalogo contiene struttura della catena, tabelle dimensionali, codici, carichi di rottura, pesi e configurazioni delle serie ISO, ASA, con alette, speciali, Fleyer e guide catena.

Pagina catalogo e download PDF Sfoglia il catalogo digitale
Programma TLB per il calcolo di catene pignoni e corone
Strumento tecnico

Programma di calcolo catene, pignoni e corone

Lo strumento consente una verifica preliminare della trasmissione a catena, del numero di passi, dell’interasse e della compatibilità geometrica fra catena, pignoni e corone.

Apri il calcolatore in una nuova pagina
Avvertenza: i risultati del calcolatore sono indicativi e non costituiscono un progetto esecutivo. La verifica finale deve essere effettuata dal tecnico responsabile dell’applicazione.
Domande frequenti

FAQ su catene industriali e catene a rulli

Quali famiglie sono comprese nella gamma economica?

Il catalogo comprende catene ISO semplici, doppie e triple, catene ASA, catene con alette, catene speciali, catene Fleyer e guide catena in polietilene.

Le catene ISO e ASA sono intercambiabili?

No. Appartengono a standard differenti e devono essere abbinate a pignoni e corone compatibili con la rispettiva serie e il relativo passo.

È possibile ordinare una catena già tagliata?

Sì. È possibile richiedere spezzoni aperti oppure anelli chiusi, indicando il numero di passi e la configurazione di chiusura desiderata.

Sono disponibili giunti e false maglie?

Il catalogo indica la disponibilità di giunzioni e false maglie per le serie previste.

Quali catene da sollevamento sono previste?

Il catalogo riporta le catene Fleyer per sollevamento nelle serie AL, BL, UF e LL, con differenti combinazioni delle piastre.

Quali dati servono per richiedere un preventivo?

È utile indicare codice o standard della catena, quantità, lunghezza o numero di passi, tipo di chiusura e presenza di eventuali attacchi o configurazioni speciali.

Ufficio tecnico-commerciale

Richiesta catene industriali e taglio a misura

Per identificare una catena di trasmissione indica codice, quantità, numero di passi e configurazione richiesta. Per catene con alette o speciali allega anche un disegno o uno schema dell’applicazione.
