Lavorazioni su Barre Temprate Rettificate e Cromate ATR – ATRN -ATRC
Le nostre lavorazioni sulle barre temprate rettificate ATR, barre temprate rettificate cromate ATRC e barre in pollici ATRN permettono di ottenere componenti pronti all’uso per sistemi di movimentazione lineare, automazione e macchine speciali.
Gestiamo queste tre tipologie di barre direttamente in magazzino ed eseguiamo internamente le principali lavorazioni meccaniche.
Quando sono richiesti livelli di precisione più elevati, integriamo nel processo le lavorazioni eseguite dal nostro partner specializzato in rettifica di precisione, in grado di intervenire sia sul diametro esterno sia sulle teste delle barre, garantendo accuratezza centesimale e finiture professionali.
Per chi necessita di materiali pronti al montaggio, forniamo anche barre tagliate a misura, con servizio rapido tramite la nostra linea taglio acciai temprati interna.
👉 Vai alla pagina dedicata al taglio barre »
Tecnologie applicate: tempra, rettifica e cromatura dura
Le barre ATR ATRN e ATRC nascono da un processo industriale accurato:
- Tempra a induzione: conferisce durezza superficiale uniforme (58–62 HRC) e resistenza all’usura.
- Rettifica di precisione: assicura tolleranze ISO h6/h7 per scorrimenti lineari fluidi.
- Cromatura dura a spessore (ATRC): protegge dall’ossidazione e garantisce superfici più resistenti in ambienti aggressivi.
Queste caratteristiche rendono le barre temprate ideali per guide lineari, sistemi di movimentazione e applicazioni dove la precisione è fondamentale.
Lavorazioni disponibili a disegno
Le lavorazioni sulle barre temprate rettificate ATR, ATRC e ATRN vengono eseguite in base alle specifiche del cliente, con un servizio che combina operazioni interne TLB e lavorazioni specialistiche tramite partner qualificati.
L’obiettivo è fornire barre già pronte al montaggio, configurate secondo quote, tolleranze e requisiti funzionali indicati nel disegno tecnico.
Lavorazioni interne TLB
Eseguite direttamente nella nostra sede, garantendo tempi rapidi e concentricità costante:
- Forature coassiali cieche, perfettamente centrate sull’asse della barra
- Filettature interne ISO, in versione metrica o in pollici a seconda della serie
- Tornitura delle teste, per preparare le estremità a supporti, fissaggi o ulteriori processi
- Smussi e sbavature per eliminare spigoli, facilitare l’assemblaggio e garantire pulizia superficiale
- Preparazione estremità per manicotti lineari, supporti, carrelli o sistemi di guida
- Controllo dimensionale interno su diametri, concentricità e geometrie principali
Queste lavorazioni permettono di fornire barre configurate esattamente come richiesto dal progetto, riducendo tempi di attrezzaggio e micro-lavorazioni a carico dell’officina cliente.
Lavorazioni specialistiche tramite partner
Quando il progetto richiede un livello superiore di accuratezza dimensionale, le barre vengono inviate al nostro partner dedicato alla rettifica di precisione:
- Rettifica del diametro esterno con controllo di cilindricità e concentricità
- Rettifica delle teste con perpendicolarità garantita rispetto all’asse della barra
- Precisione centesimale sulla lunghezza totale, ideale per applicazioni dove la quota finale deve essere assoluta
Il processo è coordinato interamente da TLB, garantendo un risultato finale continuo e controllato.
Lunghezze disponibili
Le barre temprate rettificate ATR, ATRC e ATRN vengono prodotte nello standard industriale con lunghezze comprese tra 6000 e 6200 mm, che rappresentano il formato reale di uscita dalle linee di produzione prima di qualsiasi lavorazione.
Oltre al formato industriale, TLB gestisce direttamente anche la lunghezza commerciale da 3000 mm, più pratica per la movimentazione, lo stoccaggio e l’avvio immediato delle lavorazioni interne.
Questa doppia disponibilità permette di soddisfare sia progetti che richiedono barre intere da produzione, sia lavorazioni a disegno rapide su spezzoni da 3 metri.
Tabella riepilogativa delle capacità di lavorazione
| Tipo lavorazione | Specifiche indicative | Note |
|---|
| Taglio | Ø 4 – 80 mm | Ortogonalità ottimizzata |
| Foratura coassiale | fino a Ø 20 mm | Cieca |
| Filettatura interna/esterna | M4 – M16 | Standard ISO |
| Smussi e battute | su richiesta | Personalizzabili |
I vantaggi per i nostri clienti
Affidare a TLB le lavorazioni sulle barre temprate rettificate ATR, ATRC e ATRN permette di semplificare in modo significativo il flusso produttivo del cliente, riducendo tempi, costi e complessità operative.
Vantaggi principali:
• Riduzione dei tempi di produzione e montaggio
Le barre vengono consegnate già lavorate secondo le specifiche richieste, evitando operazioni aggiuntive in officina e accelerando le fasi di assemblaggio.
• Eliminazione dei costi di attrezzaggio e degli scarti di materiale
Il cliente non deve attrezzare macchinari né gestire prove, rilavorazioni o sfridi: tutte le attività vengono eseguite da TLB in modo controllato.
• Forniture personalizzate, anche in piccoli lotti
La gestione interna delle lavorazioni e la collaborazione con partner specializzati permettono di soddisfare anche commesse ridotte, mantenendo precisione e continuità.
• Componenti pronti all’uso e controllati in ogni dettaglio
Ogni barra viene verificata nelle sue caratteristiche critiche (estremità, concentricità, filettature, lunghezze) e, se richiesto, completata con rettifica di precisione.
Ottimizzazione dei costi di materiale
Grazie al nostro consumo costante di barre in numerosi diametri e lunghezze, assorbiamo internamente gli scarti generati durante le lavorazioni, che in altre realtà incidono in modo significativo sul prezzo finale.
Questo permette di offrire componenti lavorati senza costi aggiuntivi nascosti, perché gli sfridi diventano trascurabili all’interno della nostra gestione.
Settori di applicazione
Le barre temprate rettificate ATR, ATRC e ATRN, con lavorazioni a disegno e possibilità di rettifica di precisione, trovano applicazione in diversi ambiti industriali dove sono richiesti stabilità, affidabilità e continuità operativa.
• Automazione industriale
Utilizzate in unità lineari, assi di movimentazione, sistemi di traslazione e attuatori per linee automatiche.
• Macchine utensili
Impiegate in sistemi di posizionamento, guide meccaniche, assi secondari e movimenti lineari integrati nelle macchine di lavorazione.
• Packaging e imbottigliamento
Elementi utilizzati in traslatori, pick&place, movimentazioni cicliche e moduli lineari presenti sulle linee automatiche.
• Robotica e meccatronica
Componenti per assi compatti, cinematismi, sistemi di manipolazione e applicazioni dinamiche.
• Officine meccaniche e produzioni a disegno
Impiegate per componenti personalizzati, ricambi tecnici, commesse su misura e progetti speciali.
• Automazione alimentare e farmaceutica
Adatte per movimenti lineari ripetitivi in ambienti controllati o con requisiti igienici definiti.
• Settore stampi
Utilizzate nelle officine stampisti per colonne, spine, perni e parti mobili che richiedono barre temprate con elevata uniformità dimensionale.
• Movimentazione verticale (presse e sollevamenti)
Applicate in guide verticali, montanti, sistemi di salita/discesa, presse meccaniche e soluzioni di carico verticale.
Altri materiali disponibili
Oltre alle barre ATR e ATRC, il nostro catalogo comprende:
- Versioni in acciaio inox (ATRX e ATRCX), ideali per ambienti corrosivi.
- Tubi temprati e cromati (TRC, TRCX, TTRC), fornibili in varie dimensioni.
Queste tipologie saranno trattate in pagine dedicate, mentre qui ci concentriamo sulle barre temprate rettificate e cromate, le più richieste per precisione e affidabilità.
Affidabilità confermata dai clienti
feedback che riceviamo riguardano in particolare le lavorazioni eseguite sulle barre temprate e cromate ATR–ATRC.
I clienti sottolineano la precisione delle esecuzioni e la costanza nel tempo dei risultati.
Un aspetto apprezzato è anche la qualità dei materiali italiani che utilizziamo, garanzia di affidabilità e durata nelle applicazioni industriali più esigenti.
FAQ: domande frequenti dai clienti
ATRC: come le ATR, ma con rivestimento in cromo duro per maggiore resistenza a corrosione e usura.
ATRN: versione in pollici (standard imperiali), utilizzate in macchinari che richiedono misure inch.
CCS: distinzione tipologie barre temprate rettificate
Per dettagli e tolleranze visita la pagina dedicata:
➜ Vai alla pagina Taglio Barre Temprate
Possiamo invece eseguire filettature esterne sulle teste tornite, dopo aver portato il diametro al di sotto della zona temprata.
Disponibili anche forature cieche e sedi per viti in base al progetto del cliente.
• rettifica diametri esterni
• rettifica delle teste
• lavorazioni con precisione centesimale sulla lunghezza
• barre industriali da 6000–6200 mm
• barre commerciali da 3000 mm
Disponibili a magazzino in diverse tipologie ATR / ATRC / ATRN.
Case History – Applicazioni reali delle lavorazioni
Paragrafo finale
Oltre al catalogo generale delle barre temprate rettificate, sono disponibili anche:
Categorie Lavorazioni Officina
coppie coniche a denti diritti ed elicoidali a disegno

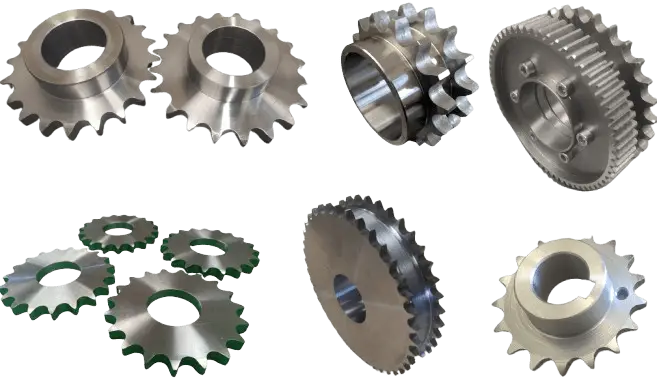

pignoni e corone a disegno

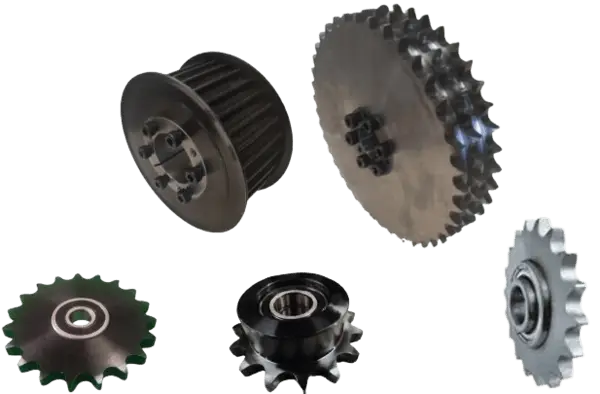

KIT assemblati pronto montaggio
