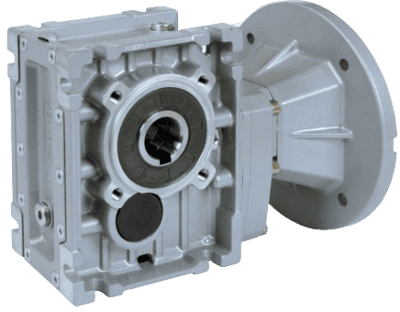

Riduttore ortogonale a coppia ipoide CHO 72–73
Il riduttore ortogonale a coppia ipoide CHO 72–73 rappresenta la taglia superiore di fascia media della gamma CHO, indicata per applicazioni industriali con richieste di coppia più elevate e cicli di lavoro continui.
In questa pagina trovi le dimensioni d’ingombro complete della taglia 72–73 e un esempio applicativo reale su linee di imballaggio con carichi medi. Per rapporti, carichi radiali, fattori di servizio e prestazioni nominali è necessario consultare le tabelle tecniche della serie.
Caratteristiche principali della taglia CHO 72–73
- Coppia nominale indicativa superiore ai 300 Nm, in funzione del rapporto scelto e della potenza del motore, come riportato nelle tabelle prestazioni.
- Alberi di uscita disponibili in due varianti (Ø28 mm e Ø30 mm) con quote dedicate per la linguetta e la sede, come riportato nella tabella d’ingombro.
- Flange IEC compatibili con motori di taglia 80, 90 e 100, secondo la campana montata.
- Cassa in alluminio rigido, progettata per ridurre vibrazioni e garantire una maggiore dissipazione termica nelle applicazioni con funzionamento continuo (H24).
Le versioni 72 e 73 condividono la stessa struttura meccanica; differiscono per rapporti e prestazioni disponibili, da scegliere in funzione del tipo di carico e della velocità richiesta.
Quote d’ingombro principali CHO 72–73
La tabella seguente riporta le dimensioni di ingombro delle versioni a albero Ø28 mm e Ø30 mm della taglia CHO 72–73. Tutti i valori provengono dalle tabelle dimensionali ufficiali della serie e devono essere verificati in base alla specifica configurazione richiesta.
| Tipo | I | A | B | ØP | ØC | Ød | H | ØE | S | d h6 | B | B1 | G1 | L | L1 | f | b1 | t1 |
|---|
Quote valide per la configurazione standard con albero semplice. Per esecuzioni speciali (doppio albero, flangia speciale, braccio di reazione, alberi maggiorati) fare riferimento ai disegni 2D o chiedere una verifica tecnica.
Esempio di applicazione con riduttore CHO 72
Linea di imballaggio con trasporto pallet di media portata
Consideriamo una linea di imballaggio con movimentazione pallet da 150–250 kg attraverso rulliere motorizzate. Una configurazione tipica prevede un motore da 1,5–2,2 kW a 1400 giri/min abbinato a un riduttore CHO 72 con rapporto i ≈ 50.
- Velocità in uscita n₂ ≈ 28 giri/min.
- Coppia nominale M₂n dell’ordine di 350–400 Nm, in linea con i valori della tabella prestazioni.
- Carico radiale ammesso idoneo per pignoni e pulegge utilizzate nelle rulliere industriali.
Procedura tipica:
- Definizione della velocità rulliera e del diametro del rullo motore.
- Calcolo della coppia richiesta M₂ in funzione del peso del pallet e del coefficiente d’attrito.
- Selezione del rapporto i che fornisce la velocità di avanzamento desiderata.
- Verifica dei carichi radiali e del fattore di servizio in base al ciclo operativo.
I valori sono indicativi e devono essere verificati con dati precisi della linea.
