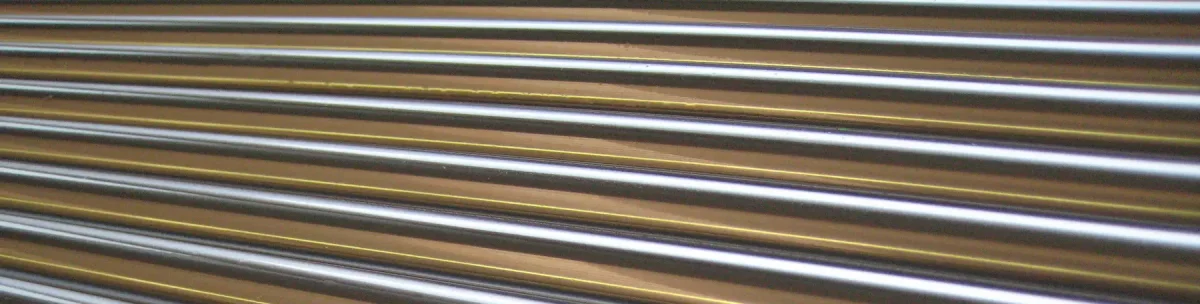

Barre Temprate Rettificate Cromate CF53 ATRC
Benvenuti nella nostra linea di barre temprate rettificate cromate ATRC
Le barre ATRC temprate cromate di TLB Trasmissioni s.r.l. sono ideali per una vasta gamma di applicazioni industriali che richiedono precisione e affidabilità. Grazie al trattamento termico avanzato e alla rettifica di precisione, queste barre temprate cromate offrono elevate prestazioni e una durata eccezionale nel tempo. I nostri prodotti sono certificati ISO 9001, garantendo una qualità costante e superiore. Le barre ATRC sono presenti nel nostro nuovo catalogo tecnico barre temprate rettificate di precisione.
Caratteristiche Generali barre temprate ATRC:
- Materiale: Acciaio CF53
- Tolleranza sul Diametro: h7 ISO 486
- Durezza Superficiale: HRC 58-62 UNI 562
- Profondità di Tempra: Da 0,7 a 4 mm
- Cromatura a Riporto: Spessore 15 µm ISO 4092
- Micro Durezza: Da 850 a 1000 HV
- Rugosità: RA < 0.2 µm ISO 468
- Rettilineità: Da Ø4 a 12 mm: 1/1000, da Ø14 a 50 mm: 0,5/1000
- Rotondità: 1/2 della tolleranza del diametro
Dettagli sulla Durezza barre temprate rettificate cromate:
Per le barre ATRC, è importante considerare i seguenti parametri di durezza:
- Durezza del Materiale a Cuore: La durezza interna del materiale CF53.
- Durezza del Materiale Temprato: La durezza raggiunta dopo il trattamento di tempra.
- Durezza Superficiale del Cromo: La durezza della superficie cromata.
Per spiegazioni dettagliate su questi parametri, consigliamo ai clienti di visionare la pagina sulla durezza HRC e microdurezza HV
Applicazioni:
Le barre temprate rettificate cromate ATRC trovano impiego in numerose applicazioni industriali, tra cui:
- Automazione Industriale: Utilizzate in sistemi di movimentazione lineare, guide lineari e banchi di lavoro.
- Componenti Meccanici: Essenziali per cuscinetti, manicotti lineari e sistemi di trasmissione.
- Settore Automotive: Impiegate in componenti che richiedono elevata resistenza e precisione.
- Macchinari e Apparecchiature: Ideali per presse, fresatrici e torni.
- Impianti Alimentari: Utilizzate in macchine per la produzione e il confezionamento di alimenti.
- Settore Aerospaziale: Impiegate in sistemi di controllo e trasmissioni per applicazioni critiche.
Vantaggi:
Le barre temprate rettificate cromate ATRC offrono numerosi vantaggi:
- Resistenza all’Usura: Ideali per applicazioni gravose grazie alla loro durezza superficiale 62 HRC Rockwell
- Affidabilità: Offrono prestazioni costanti anche sotto carichi dinamici.
- Durabilità: La combinazione di resistenza e duttilità del corpo della sezione dentrale interna della barra in materiale non indurito garantisce una lunga durata nel tempo.
- Precisione Dimensionale: Le tolleranze strette assicurano accoppiamenti perfetti con altri componenti.
- Riduzione dell’Attrito: La rugosità ridotta migliora grazie allo strato di cromo duro aumenta la scorrevolezza e riduce l’usura.
- Protezione dalla Corrosione: La cromatura a spessore offre una barriera protettiva contro l’ossidazione.
Perché scegliere le ATRC rispetto alle ATR
Le barre ATRC (alberi temperati, rettificate e cromate) offrono notevoli miglioramenti in termini di precisione dimensionale, resistenza all’usura e durabilità rispetto alle barre ATR (alberi temperati e rettificate senza cromatura). La cromatura, infatti, garantisce una finitura superficiale estremamente liscia che riduce l’attrito e favorisce una maggiore stabilità in applicazioni dinamiche, migliorando così l’efficienza del sistema di trasmissione. Inoltre, il rivestimento cromato protegge la barra da corrosione e usura, prolungandone la vita utile anche in ambienti particolarmente aggressivi.
L’utilizzo delle barre ATRC è particolarmente conveniente in:
- Applicazioni ad alta precisione: dove il controllo delle tolleranze e una bassa rugosità superficiale sono fondamentali.
- Impianti soggetti a carichi elevati e sollecitazioni ripetute: dove la maggiore resistenza all’usura e la protezione contro la corrosione garantiscono affidabilità e continuità operativa.
- Ambienti industriali severi: in cui la protezione cromata consente di mantenere le prestazioni meccaniche anche in presenza di agenti aggressivi.
In sintesi, le ATRC rappresentano una scelta ideale quando si richiedono prestazioni elevate, lunga durata e minori necessità di manutenzione, risultando particolarmente vantaggiose rispetto alle ATR in contesti esigenti.
dimensioni e lunghezze Barre Temprate Rettificate Cromate ATRC
| Codice articolo | Diametro D (mm) | Tolleranza – ISO | Tolleranza specifica (µm) | Lunghezza standard (mm) | Profondità di tempra (mm) | Peso teorico al metro (kg/m) | Q.tà barre | Lunghezza taglio (mm) | Aggiungi a preventivo | Quantità preventivo |
|---|---|---|---|---|---|---|---|---|---|---|
| ATRC04 | 4 | h7 | 0 / −12 µm | 3000/6000 | 0,5 – 0,8 | 0,10 | ||||
| ATRC05 | 5 | h7 | 0 / −12 µm | 3000/6000 | 0,5 – 0,8 | 0,15 | ||||
| ATRC06 | 6 | h7 | 0 / −12 µm | 3000/6000 | 0,5 – 0,8 | 0,22 | ||||
| ATRC08 | 8 | h7 | 0 / −15 µm | 3000/6000 | 0,6 – 1,0 | 0,39 | ||||
| ATRC10 | 10 | h7 | 0 / −15 µm | 3000/6000 | 0,6 – 1,0 | 0,62 | ||||
| ATRC12 | 12 | h7 | 0 / −18 µm | 3000/6000 | 0,6 – 1,0 | 0,89 | ||||
| ATRC14 | 14 | h7 | 0 / −18 µm | 3000/6000 | 0,8 – 1,4 | 1,21 | ||||
| ATRC16 | 16 | h7 | 0 / −18 µm | 3000/6000 | 0,8 – 1,4 | 1,58 | ||||
| ATRC18 | 18 | h7 | 0 / −18 µm | 3000/6000 | 0,8 – 1,4 | 2,00 | ||||
| ATRC20 | 20 | h7 | 0 / −21 µm | 3000/6000 | 1,0 – 2,0 | 2,46 | ||||
| ATRC22 | 22 | h7 | 0 / −21 µm | 3000/6000 | 1,0 – 2,0 | 2,98 | ||||
| ATRC24 | 24 | h7 | 0 / −21 µm | 3000/6000 | 1,0 – 2,0 | 3,55 | ||||
| ATRC25 | 25 | h7 | 0 / −21 µm | 3000/6000 | 1,0 – 2,0 | 3,85 | ||||
| ATRC28 | 28 | h7 | 0 / −21 µm | 3000/6000 | 1,0 – 2,0 | 4,83 | ||||
| ATRC30 | 30 | h7 | 0 / −21 µm | 3000/6000 | 1,0 – 2,0 | 5,55 | ||||
| ATRC32 | 32 | h7 | 0 / −25 µm | 3000/6000 | 1,2 – 3,0 | 6,31 | ||||
| ATRC35 | 35 | h7 | 0 / −25 µm | 3000/6000 | 1,2 – 3,0 | 7,55 | ||||
| ATRC40 | 40 | h7 | 0 / −25 µm | 3000/6000 | 1,2 – 3,0 | 9,86 | ||||
| ATRC45 | 45 | h7 | 0 / −25 µm | 3000/6000 | 1,2 – 3,0 | 12,48 | ||||
| ATRC50 | 50 | h7 | 0 / −25 µm | 3000/6000 | 1,2 – 3,0 | 15,41 | ||||
| ATRC55 | 55 | h7 | 0 / −30 µm | 3000/6000 | 1,5 – 3,5 | 18,64 | ||||
| ATRC60 | 60 | h7 | 0 / −30 µm | 3000/6000 | 1,5 – 3,5 | 22,18 | ||||
| ATRC65 | 65 | h7 | 0 / −30 µm | 3000/6000 | 1,5 – 3,5 | 26,03 | ||||
| ATRC70 | 70 | h7 | 0 / −30 µm | 3000/6000 | 1,5 – 3,5 | 30,19 | ||||
| ATRC75 | 75 | h7 | 0 / −30 µm | 3000/6000 | 1,5 – 3,5 | 34,66 | ||||
| ATRC80 | 80 | h7 | 0 / −30 µm | 3000/6000 | 1,5 – 3,5 | 39,44 | ||||
| ATRC90 | 90 | h7 | 0 / −35 µm | 3000/6000 | 2,0 – 4,0 | 49,91 | ||||
| ATRC100 | 100 | h7 | 0 / −35 µm | 3000/6000 | 2,0 – 4,0 | 61,62 | ||||
| ATRC120 | 120 | h7 | 0 / −35 µm | 3000/6000 | 2,0 – 4,0 | 88,00 |
Il catalogo raccoglie barre, aste e tubi temprati rettificati, versioni cromate e inox, con schede tecniche complete di durezza, tolleranze e applicazioni industriali.
Scopri tutte le serie ATR, ATRC, ATRX e ATRCX nel catalogo tecnico. Vai alla pagina dedicata per scaricare il PDF aggiornato.
Accedi al Catalogo
Taglio a Misura
Offriamo un servizio di taglio personalizzato per le nostre barre ATRC. È possibile richiedere lunghezze specifiche per soddisfare le esigenze particolari di ogni progetto.
Fornitura su Disegno del Cliente
Realizziamo barre ATRC secondo le specifiche tecniche fornite dal cliente. Il nostro team è in grado di produrre componenti su misura, garantendo precisione e conformità ai disegni forniti.
FAQ – Barre Temprate Rettificate Cromate ATRC
Le barre ATRC derivano dalle ATR in acciaio CF53 temprato e rettificato, ma sono sottoposte anche a cromatura dura a riporto. Questo trattamento aggiuntivo garantisce una protezione superiore dalla corrosione e le rende idonee all’impiego in ambienti umidi, chimici o alimentari dove le barre ATR standard potrebbero ossidarsi.
Le barre ATRC raggiungono una durezza superficiale di 58–62 HRC, ottenuta tramite tempra a induzione. Questo assicura un’elevata resistenza all’usura e una lunga durata anche in condizioni di lavoro continuo o con carichi elevati.
Il rivestimento di cromatura dura ha uno spessore medio di circa 15 µm, conforme alla norma ISO 4092. Oltre a migliorare la resistenza alla corrosione, riduce l’attrito e incrementa la scorrevolezza nei sistemi di scorrimento lineare.
Le barre ATRC sono rettificate con tolleranza h7 secondo ISO 486 e presentano una rugosità superficiale Ra < 0,2 µm. Sono perfettamente compatibili con manicotti lineari a sfere o boccole in bronzo/PTFE, garantendo movimenti fluidi e senza giochi.
Le ATRC sono impiegate in automazione industriale, impianti alimentari e chimici, guide lineari, macchine per il confezionamento e sistemi di trasmissione del moto. Offrono affidabilità e durata anche in ambienti esposti a umidità e agenti aggressivi.
Sì, TLB Trasmissioni fornisce barre ATRC tagliate a misura o lavorate su disegno (filettature, forature, lavorazioni speciali). In questo modo il cliente riceve un prodotto pronto per l’installazione, riducendo tempi e costi di officina.
Case History – Applicazioni reali delle barre ATRC
Un’azienda di confezionamento alimentare riscontrava problemi di ruggine e blocco dei carrelli sui sistemi di movimentazione dotati di barre ATR standard. La sostituzione con barre ATRC cromate ha eliminato la corrosione, riducendo del 40% i fermi macchina e migliorando la pulizia complessiva dell’impianto.
In un impianto di automazione, le barre ATRC CF53 h7 cromate dure sono state montate insieme a cuscinetti lineari a sfere. Dopo migliaia di cicli, il movimento risulta ancora fluido e preciso, grazie alla tolleranza h7 e alla durezza 58–62 HRC. Il cliente ha riscontrato una maggiore stabilità dimensionale e minore usura dei componenti mobili.
In un’azienda chimica, le barre ATR si ossidavano rapidamente a causa dei vapori aggressivi. Con l’adozione delle barre ATRC cromate da 15 µm, la resistenza alla corrosione è aumentata notevolmente. Dopo oltre un anno di funzionamento continuo, le barre mantengono ancora la precisione di scorrimento e la rugosità originale.
Se desideri maggiori informazioni o un preventivo personalizzato, siamo pronti a offrirti soluzioni rapide, affidabili e studiate su misura per il tuo progetto.
tipologie di barre temprate rettificate
servizi su barre temprate rettifficte
servizio taglio barre temprate a misura
servizio lavorazioni a disegno barre temprate
Articoli in cui impieghiamo le nostre barre di scorrimento di precisione

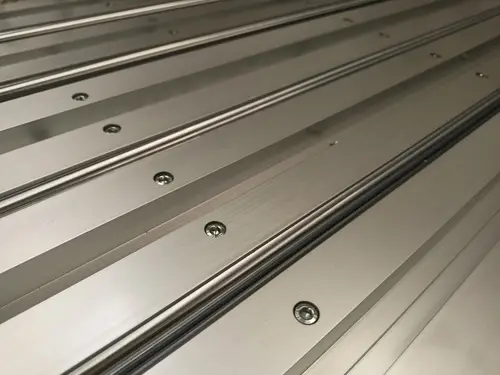

Guide Lineari TIB
