Catene a rulli ISO UNI DIN semplici, doppie e triple

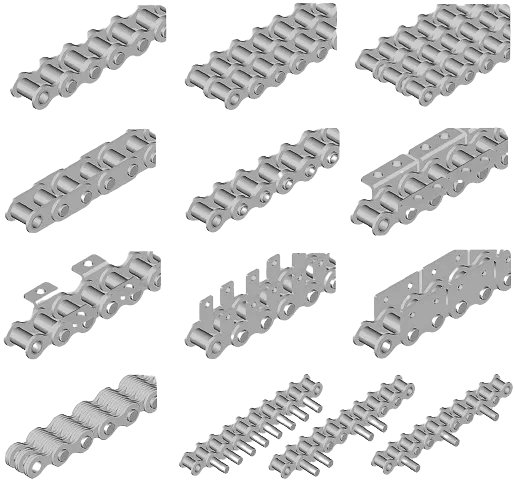

Gamma di catene a rulli ISO per trasmissioni industriali, organizzata nelle configurazioni semplice, doppia e tripla. Le pagine tecniche collegate riportano codici, passi, dimensioni, carichi di rottura e pesi ricavati dal catalogo generale TLB.
Le catene della serie europea sono disponibili con giunti e false maglie e possono essere fornite in spezzoni aperti oppure in anelli chiusi nella lunghezza richiesta.

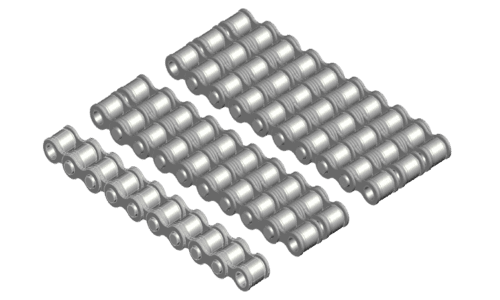

Catene ISO semplici, doppie e triple
La configurazione identifica il numero di file di rulli. Seleziona la famiglia corretta per consultare la tabella dimensionale completa e i codici disponibili.
Catene a rulli semplici ISO
Serie a una fila, con codici da 04B-1 a 48B-1. Il catalogo riporta passi da 6,00 a 76,20 mm e pesi da 0,12 a 25,00 kg/m.
Apri la pagina catene semplici

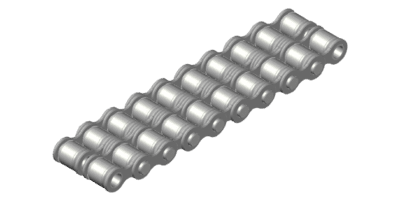

Catene a rulli doppie ISO
Serie a due file, con codici da 05B-2 a 48B-2. Il catalogo riporta passi da 8,00 a 76,20 mm e pesi da 0,31 a 50,00 kg/m.
Apri la pagina catene doppie

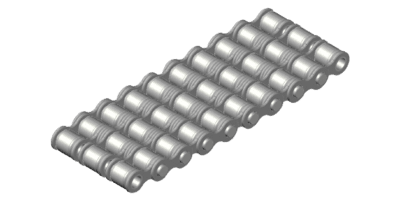

Catene a rulli triple ISO
Serie a tre file, con codici da 06B-3 a 48B-3. Il catalogo riporta passi da 9,525 a 76,20 mm e pesi da 1,18 a 75,00 kg/m.
Apri la pagina catene tripleConfronto tra le serie ISO
La tabella riassume gli intervalli presenti nel catalogo. Per ogni valore dimensionale e per il carico di rottura occorre consultare la pagina tecnica della configurazione scelta.
| Configurazione | Codici a catalogo | Passo minimo | Passo massimo | Peso minimo | Peso massimo |
|---|---|---|---|---|---|
| Semplice · 1 fila | 04B-1 → 48B-1 | 6,00 mm | 76,20 mm | 0,12 kg/m | 25,00 kg/m |
| Doppia · 2 file | 05B-2 → 48B-2 | 8,00 mm | 76,20 mm | 0,31 kg/m | 50,00 kg/m |
| Tripla · 3 file | 06B-3 → 48B-3 | 9,525 mm | 76,20 mm | 1,18 kg/m | 75,00 kg/m |
Fonte tecnica: Catalogo Generale Catene TLB, pagine 02, 03 e 04. Le unità e i valori sono riportati secondo le tabelle del catalogo.
Struttura delle catene a rulli
La catena è formata da maglie interne ed esterne alternate. Le maglie interne comprendono piastre, bussole e rulli; le maglie esterne sono unite tramite perni inseriti a pressione e ribattuti.
Spezzoni e anelli di catena a misura
Il catalogo prevede la fornitura delle catene a rulli nella lunghezza richiesta, esplicitata come numero di passi o configurazione dell’anello.
Spezzoni aperti
- con terminali interni;
- completi di giunto;
- completi di giunto e falsa maglia.
Anelli chiusi
- con giunto;
- con maglia ribattuta;
- con giunto o maglia ribattuta e falsa maglia.
Catalogo catene ISO UNI DIN
Consulta le tabelle complete delle catene semplici, doppie e triple, con codici, passi, quote dimensionali, carichi di rottura e pesi.
Pignoni, corone, giunti e false maglie
La catena deve essere abbinata a pignoni e corone della stessa serie, dello stesso passo e con il numero di file corrispondente.
Informazioni sulle catene a rulli ISO
Qual è la differenza tra catena semplice, doppia e tripla?
La differenza è il numero di file di rulli: una nella serie semplice, due nella serie doppia e tre nella serie tripla. Ogni configurazione richiede pignoni e corone compatibili.
Come si riconosce la configurazione dal codice?
Nei codici riportati dal catalogo il suffisso -1 identifica la serie semplice, -2 la doppia e -3 la tripla, per esempio 08B-1, 08B-2 e 08B-3.
Sono disponibili giunti e false maglie?
Sì. Il catalogo indica la disponibilità di giunzioni e false maglie per le catene a rulli delle tre configurazioni.
Le catene possono essere fornite già tagliate?
Sì. Possono essere richieste in spezzoni aperti o anelli chiusi, con giunto, maglia ribattuta e, quando necessaria, falsa maglia.
Dove trovo tutte le dimensioni dei singoli codici?
Le tabelle complete sono disponibili nelle tre pagine dedicate alle catene semplici, doppie e triple e nel catalogo tecnico PDF.
Richiedi una catena ISO UNI DIN
Indica il codice della catena, la configurazione semplice/doppia/tripla, la quantità e la lunghezza oppure il numero di passi richiesto.
