Catena a rulli doppia ISO/UNI/DIN

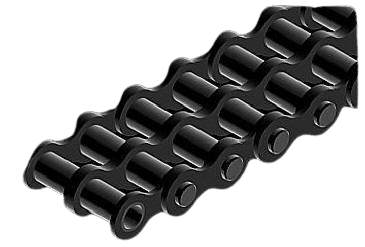

Le catene a rulli doppie appartengono alla serie europea per trasmissione. La gamma riportata nel catalogo comprende 12 riferimenti, da 05B-2 a 48B-2.
Per ogni codice sono disponibili passo, quote dimensionali A-B-C-D-E-F, carico espresso in kg, carico di rottura in N e peso al metro. Il catalogo indica inoltre la disponibilità di giunzioni e false maglie.
Catene a rulli ISO doppie: codici e configurazione
La sigla finale -2 identifica la configurazione doppia. I codici e i dati riportati sotto sono quelli presenti nella tavola “Catena a rulli doppia serie UNI” del catalogo generale.
Quote dimensionali della catena a rulli doppia
Come leggere la tabella

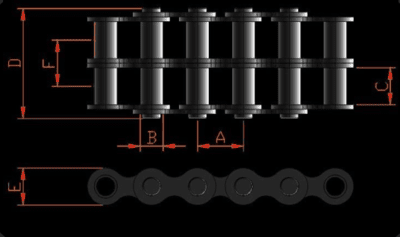

Le lettere A, B, C, D, E ed F corrispondono alle quote riportate nel disegno tecnico. Tutti i valori dimensionali sono espressi in millimetri.
Le colonne finali riportano il carico indicato in kg, il carico di rottura in newton e il peso in kg per metro. Per identificare correttamente la catena devono essere confrontate tutte le quote della riga.
Dimensioni catene a rulli doppie ISO/UNI/DIN
Tabella completa della serie economica doppia. Le misure in pollici e metriche sono riportate insieme per facilitare l’identificazione del riferimento.
| Rif. | ISO · pollici | UNI · mm | A mm | B mm | C mm | D mm | E mm | F mm | Carico kg | Rottura N | Peso kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 05B-2 | 8×3 | 8,00×3,00 | 8,00 | 5,00 | 3,00 | 20,20 | 7,11 | 5,64 | 800 | 7.848 | 0,31 |
| 06B-2 | 3/8×7/32 | 9,525×5,72 | 9,525 | 6,35 | 5,72 | 22,80 | 8,30 | 10,24 | 2.000 | 19.620 | 0,78 |
| 08B-2 | 1/2×5/16 | 12,70×7,75 | 12,70 | 8,51 | 7,75 | 30,40 | 11,80 | 13,92 | 3.800 | 37.278 | 1,35 |
| 10B-2 | 5/8×3/8 | 15,875×9,65 | 15,875 | 10,16 | 9,65 | 35,70 | 14,00 | 16,59 | 5.000 | 49.050 | 1,85 |
| 12B-2 | 3/4×7/16 | 19,05×11,68 | 19,05 | 12,07 | 11,68 | 41,60 | 18,00 | 19,46 | 6.000 | 58.860 | 2,50 |
| 16B-2 | 1×17,02 | 25,4×17,02 | 25,40 | 15,88 | 17,00 | 67,90 | 21,00 | 31,88 | 12.400 | 121.644 | 5,40 |
| 20B-2 | 1 1/4×3/4 | 31,75×19,56 | 31,75 | 19,05 | 19,60 | 77,80 | 25,50 | 36,45 | 19.000 | 186.390 | 7,20 |
| 24B-2 | 1 1/2×1 | 38,10×25,40 | 38,10 | 25,40 | 25,40 | 102,50 | 33,70 | 48,36 | 32.400 | 317.844 | 13,50 |
| 28B-2 | 1 3/4×1 1/4 | 44,45×31,00 | 44,45 | 27,94 | 31,00 | 125,50 | 34,50 | 59,56 | 38.100 | 373.761 | 16,60 |
| 32B-2 | 2×1 1/4 | 50,80×31,00 | 50,80 | 29,21 | 31,00 | 124,20 | 40,50 | 58,55 | 49.500 | 485.595 | 21,00 |
| 40B-2 | 2 1/2×1 1/2 | 63,50×38,10 | 63,50 | 39,37 | 38,10 | 154,90 | 52,96 | 72,29 | 78.000 | 765.180 | 32,00 |
| 48B-2 | 3×45,7 | 76,20×45,72 | 76,20 | 48,26 | 45,72 | 190,40 | 63,88 | 91,21 | 20.000 | 196.200 | 50,00 |
Fonte tecnica: Catalogo Generale Catene TLB, pagina 03, tabella “Catena a rulli doppia serie UNI”. I valori sono riportati senza correzioni o ricalcoli.
Spezzoni, anelli chiusi, giunti e false maglie
Il catalogo generale prevede la fornitura delle catene a rulli nella lunghezza richiesta dal cliente, indicando il numero di passi e la modalità di chiusura.
Spezzoni aperti
- spezzoni da N passi con terminali interni;
- spezzoni da N passi completi di giunto;
- spezzoni completi di giunto e falsa maglia.
Anelli chiusi
- anelli chiusi con giunto;
- anelli chiusi con maglia ribattuta;
- configurazioni con falsa maglia secondo richiesta.
Catalogo catene industriali
Nel catalogo generale sono disponibili il disegno quotato, la tabella della serie doppia e le altre famiglie di catene economiche per trasmissione, trasporto e sollevamento.
Altre tipologie di catene ISO/UNI/DIN
I collegamenti seguenti rispettano le pagine già presenti nel sito e non introducono nuove slug.
FAQ sulle catene a rulli doppie
Quali codici comprende la serie doppia?
La tabella del catalogo comprende 12 riferimenti, dal 05B-2 al 48B-2.
Come viene identificata una catena a rulli doppia?
Nella gamma riportata in tabella, i riferimenti della configurazione doppia terminano con il suffisso -2.
Quali dati tecnici sono riportati per ogni codice?
Per ciascun riferimento sono indicati passo in pollici e in millimetri, quote A-B-C-D-E-F, carico in kg, rottura in N e peso in kg per metro.
È possibile richiedere una catena tagliata a un numero preciso di passi?
Sì. Il catalogo generale prevede spezzoni e anelli da N passi, con diverse configurazioni di terminale, giunto, maglia ribattuta o falsa maglia.
Giunti e false maglie sono previsti per la serie doppia?
Sì. La tavola tecnica della catena doppia indica espressamente la disponibilità di giunzioni per catene e false maglie.
Richiesta per catene a rulli doppie
Per ricevere una quotazione indica il codice della catena, la quantità, la lunghezza o il numero di passi e l’eventuale configurazione con giunto, falsa maglia o anello chiuso.
