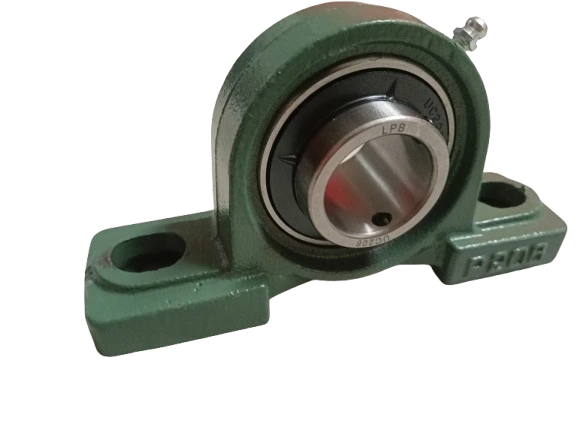

Supporto UCP 217

Supporto autoallineante serie UCP

Codice prodotto

UCP217

Il corpo in ghisa verniciata del Supporto UCP217 garantisce resistenza e adattabilità nelle applicazioni più comuni. Grazie al cuscinetto UC217, il supporto assorbe piccoli disallineamenti durante l’utilizzo. Due asole laterali permettono un ancoraggio stabile su superfici piane tramite viti standard. Tra i supporti autoallineanti più diffusi, il supporto ucp217 offre prestazioni affidabili nel tempo.

Foro albero

Cuscinetto alloggiato

UC217

Carico dinamico

64010

Peso

9.81

Prezzo IVA esclusa

56.27

Disponibilità / richiesta

Invia richiesta

Tempi di consegna indicativi: 3–5 giorni lavorativi da conferma ordine.

Vai al menù rapido

Torna ai supporti UCP

Supporti autoallineanti

Caratteristiche tecniche

Dati costruttivi e prestazioni principali del supporto, organizzati in una sola area di consultazione.

Autoallineamento

Il cuscinetto è progettato con anello esterno a superficie bombata, che consente una leggera oscillazione all’interno del supporto. Questa caratteristica permette al cuscinetto di autoallinearsi rispetto all’albero, compensando eventuali disassamenti o imperfezioni di montaggio e riducendo le sollecitazioni meccaniche sull’intero sistema.

Le guarnizioni integrate proteggono efficacemente le parti in rotazione da umidità e polvere, garantendo un lungo periodo di esercizio affidabile anche in ambienti industriali.

Codice supporto

UCP217

Tipo di forma fusione

a piedini

Numero massimo di giri/min

1700

Codice cuscinetto alloggiato

UC217

Materiale del cuscinetto

100Cr6

Carico statico cuscinetto (N)

53280

Carico dinamico cuscinetto (N)

64010

Codice fusione in ghisa

P217

Materiale fusione in ghisa

Ghisa GG20 (EN-GJL-200)

Tipo di lubrificazione

Lubrificazione a vita

Peso (kg)

9.81

Stima della durata del cuscinetto nei supporti

Questa tabella permette di stimare la durata di vita del cuscinetto alloggiato nel supporto considerando le reali condizioni di lavoro, come carico, numero di giri e temperatura. È uno strumento utile per valutare la scelta del supporto e pianificare la manutenzione. Approfondimento sul cuscinetto.

Durata del cuscinetto alloggiato nel supporto

Questa immagine rappresenta il concetto di ore di lavoro del Cuscinetto industriale — la durata nel tempo

Questa immagine rappresenta il concetto di carico nei cuscinetti industriali — concetto-carico-cuscinetti-industriali

cuscinetto-lavora-temperatura-elevata — la durata varia sensibilmente in funzione delle temperature di lavoro

Carico dinamico del cuscinetto C (N): Carico radiale F_r (N): Carico assiale F_a (N): Numero di giri n (rpm): Temperatura di esercizio (°C): Durata indicativa in ore: Fattore temperatura Kt usato: Rapporto carico assiale / radiale (%):

Calcolo indicativo senza valore tecnico o legale. Verificare sempre i dati con il vostro ufficio tecnico.

In applicazioni dove la temperatura operativa supera i 100 °C, non è sufficiente aumentare la frequenza di rilubrificazione. Occorre valutare attentamente il grasso impiegato: al litio complesso, sintetico oppure specifico per alte temperature. Si consiglia di consultare l’ufficio tecnico in funzione delle reali condizioni di utilizzo.

Dimensioni supporto autoallineante

UCP217

Foro interno / d (mm)

Larghezza / A (mm)

310

Lunghezza / B (mm)

85.7

Altezza centro foro / H (mm)

95.2

Lunghezza asola / S1 (mm)

Larghezza asola / S2 (mm)

Altezza piedino / G (mm)

Altezza totale / W (mm)

185

Larghezza cuscinetto / Bi (mm)

85.7

Ingrassatore / N (mm)

34.1

Lubrificazione dei supporti

Tutti i supporti vengono forniti già lubrificati con grasso al litio e sono subito pronti per l’installazione. In condizioni operative normali — ambiente pulito, temperature moderate e utilizzo giornaliero di 8–10 ore — la lubrificazione iniziale è sufficiente per tutta la vita utile del cuscinetto.

Negli ambienti polverosi, umidi o soggetti a temperature elevate, oppure con carichi e velocità superiori alla media, si consigliano rilubrificazioni periodiche. I supporti in ghisa sono dotati di ingrassatore per semplificare la manutenzione preventiva.

La tabella seguente riporta intervalli indicativi in funzione della temperatura e delle condizioni ambientali.

Intervalli di rilubrificazione

Temperatura ambiente	Ambiente pulito	Ambiente polveroso	Ambiente polveroso e umido
Fino a 50 °C	12 mesi	6 mesi	4 mesi
Fino a 70 °C	12 mesi	4 mesi	1 mese
Fino a 100 °C	6 mesi	2 mesi	15 giorni

I valori riportati sono basati su un funzionamento standard di 8–10 ore giornaliere. Il grasso al litio è adatto alla maggior parte delle applicazioni industriali.
